Intel 144层QLC闪存被曝完成开发 PLC闪存规划中

发表时间:2020-07-10 17:26:17 作者:编辑部 来源:游戏王国 浏览:

在上一篇文章中,小编为您详细介绍了关于《技嘉6款A520主板亮相:锐龙装机极致性价比》相关知识。本篇中小编将再为您讲解标题Intel 144层QLC闪存被曝完成开发 PLC闪存规划中。

  本文来自快科技

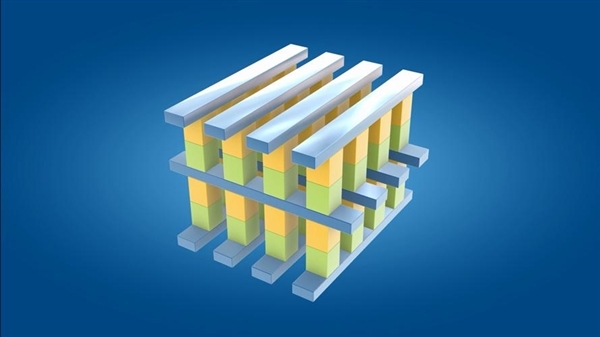

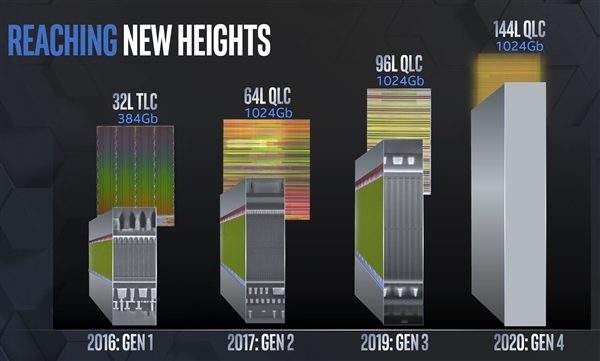

  最近几个月NAND闪存的价格又开始转跌了,厂商目前的主力是963D闪存,很快就要转向新一代100+层堆栈了。在96层之后,Intel144QLC闪存现在已经完成开发,预计下半年量产,同时还在规划新的PLC闪存。

  144闪存是Intel第四代3D闪存,此前三代分别是32层、64层、96层,这也是Intel与美光分手之后独立开发的新一代闪存,去年就已经曝光,将继续使用传统的FG浮栅极技术,该技术制造难度略高,但Intel简称其可靠性更好,比其他厂商的使用的CTP电荷肼技术更好一些。

  根据最新消息,Intel144QLC闪存已经完成开发,预计今年下半年正式量产,核心容量依然是1024Gbit,从这一点上看跟96QLC闪存的1024Gbit核心容量相比没变化,不确定内部改进如何。

  144QLC闪存预计很快就会用于消费级及企业级SSD硬盘中,2018年也是Intel/美光率先量产了第一代QLC闪存,用于660PP1SSD硬盘中。

  按照之前的规划,今年底开始量产144QLC闪存,预计2021年的SSD产品线就会全面转向144QLC闪存了,这将会进一步降低闪存的成本,提高容量。

  除了QLC闪存之外,Intel还在开发PLC闪存,也就是5bit/cell,它理论上的容量比QLC闪存提升25%,进一步提高容量并降低存储成本,但是PLC闪存更复杂,可靠性及性能都会下降,一直争议不断,目前还没有一家NAND厂商宣布量产PLC的。
