原标题：TensorFlow有Tensorboard，MindSpore框架如何做可视化？

5 月12 日，机器之心联合华为昇腾学院开设的线上公开课《轻松上手开源框架MindSpore》第 6 课完成，王越讲师为大家带来了主题分享《MindSpore可视化工具使用指南》。

第六课精选问答

在第六课的QA环节中，有一些问题被大家广泛提到，王越讲师再次做了精选与编辑，供大家参考。

Q1：momentum是SGD？

momentum是SGD的优化方法，主要思想是引入一个积攒历史梯度的信息动量，来加速SGD。我认为它主要解决了SGD的两个问题，一个是随机梯度的方法引入的噪声，另一个是 SGD在收敛过程中，和我们想要的梯度相比，会有比较大的摆动。

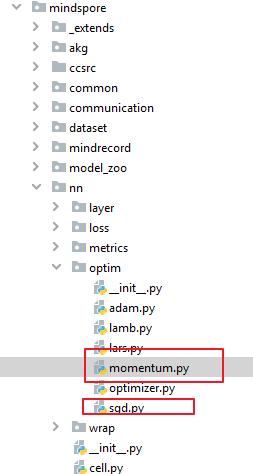

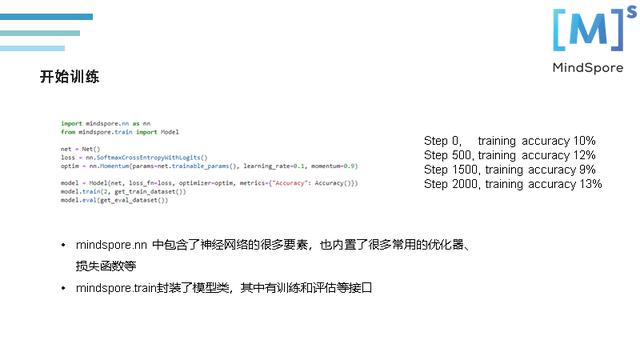

当前mindspore提供既提供了SGD，又提供了momentum

Q2：和TensorBoard有什么区别？

我认为主要的区别有以下几点：

1. 从设计思路上来说，TensorBoard主要以插件化的形式来进行构建，它的好处是开发比较方便，功能解耦比较清楚。开发一个新功能，可以很快在TensorBoard添加一个新的页签。但是我认为这种模式存在的缺点是不停的添加单个的功能，缺乏总体的使用引导，指导用户怎样去一步一步调网络。 MindInsight在设计上是希望给用户提供网络调试和调优的方法论，可以看到MindInsight的入口是从训练列表开始的，点击某个训练后，希望给用户很清晰的指引：在调试调优的某个阶段遇到某个问题时，应该使用哪个功能。
2. 从组件上来说，我认为MindInsight现在有一些特色功能是TensorBoard不具备的，比如说像溯源，数据图的展示等等。当然MindInsight现在还在比较快速的构建和开发中，会陆续上线很多新的组件。
3. 从生态上来说，TensorBoard和Tensorflow目前主要是服务于GPU/TPU的，MindInsight和MindSpore则需要适配Ascend芯片。芯片的不同会导致在功能上的差异，比如Profiling，MindInsight需要考虑数据下沉等训练场景的性能展示。

Q3：mindspore支持动态图吗？

MindSpore目前是支持动态图的，我们称这种执行模式叫Pynative，怎样使用动态图模式进行训练和调试可以参考第三讲的内容。MindInsight后续会release Debugger组件，我们可以使用Pynative模式调试脚本，图模式执行时如果出现异常可以使用MindInsight的Debugger调试。

Q4：数据溯源那里说明所有训练都是同样的数据吗？

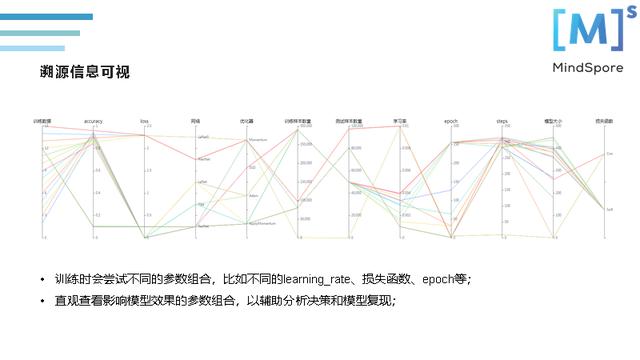

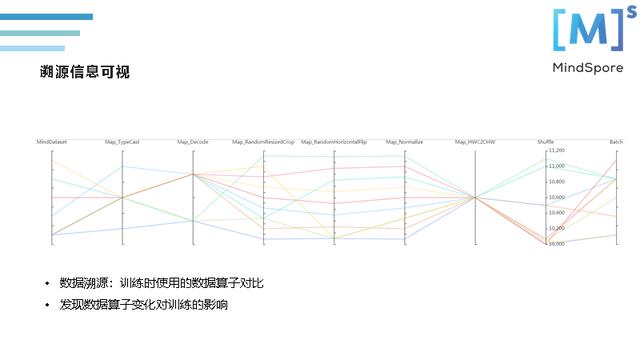

在刚才的讲解视频中，我们看到的数据溯源显示的是一条直线，说明训练任务都使用了相同的数据pipeline流程。如果用户发现可能是因为某个数据增强操作导致训练异常，改变了数据增强操作，两次训练的差别就会体现在数据溯源中。

Q5：目前还有其他profile方式吗？

目前在Ascend芯片训练或者推理，可以使用run包中的组件进行profile，但是使用起来会需要一些配置项，结果解析需要依靠脚本完成。MindInsight会首先基于Ascend芯片提供易用的profile能力和结果展示，然后逐步把能力迁移到GPU和CPU。

Q6：nvprof可以配合mindspore吗？

我个人没有尝试过，但是从原理推断应该是可以的；如果有感兴趣的同学可以进行尝试，我们可以在群组讨论。

Q7：训练中间层可视化？

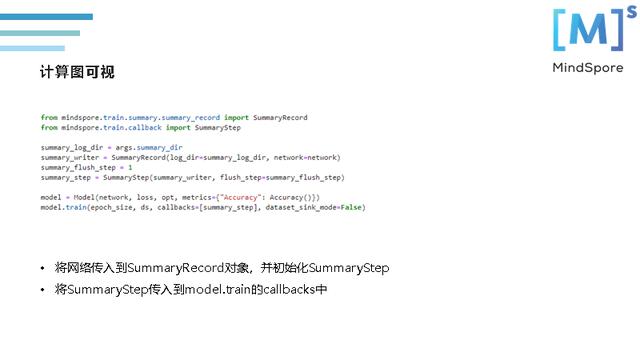

如果中间层可视化是指的是计算图的中间层信息，可以使用MindInsight中的计算图可视组件进行查看。可以点开计算图，找到感兴趣的层，查看节点的名称、type等信息；

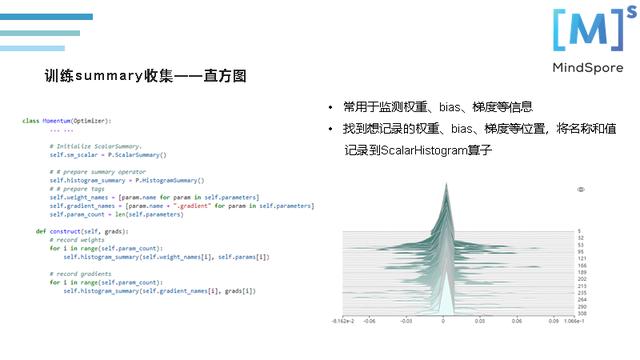

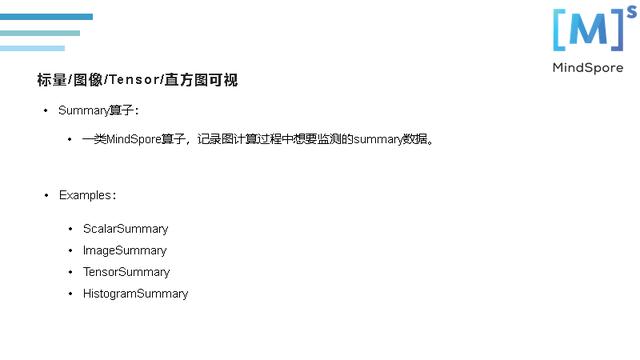

如果中间层可视化指的是中间层权重的变化趋势，可以使用HistogramSummary算子进行记录，并使用MindInsight参数分布图功能查看；

如果中间层可视化指训练时想看到中间层的计算结果，pynative模式可以配合pdb等在算子执行返回时直接查看，图模式可以依赖MindInsight后续release的Debugger进行查看。Debugger可以在某个step执行完成后暂停训练，用户可以在计算图上找到感兴趣的中间层，点击节点查看对应的算子输出。

Q8：mindinsight目前可以在云上用吗？

MindInsight作为一个python package，天然支持在云上使用；我们后续会提供云上场景的官方支持和说明。

Q9：minsight可以输出优化后的图吗？

是可以的，summary文件中记录的计算图是MindSpore前端优化后的图，如果想查看更多阶段的图，可以在context中打开save_graphs开关，这样可以得到一些不同优化阶段的计算图文件（后缀名为.pb），可以在MindInsight中将这些计算图可视化。

Q10：将来能给个加载GE图的例子吗？

目前加载GE图(ge_ir.proto)的功能还处在试用阶段，功能成熟后我们会考虑开源，届时会给出对应的文档。

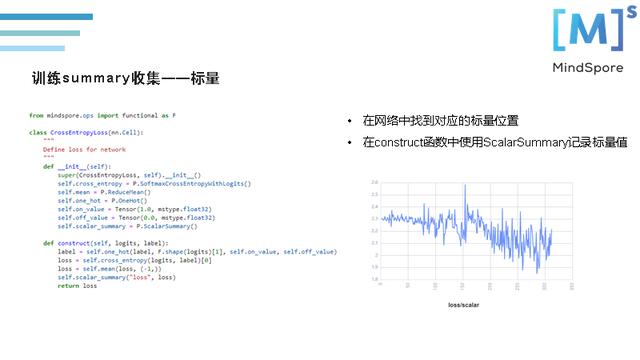

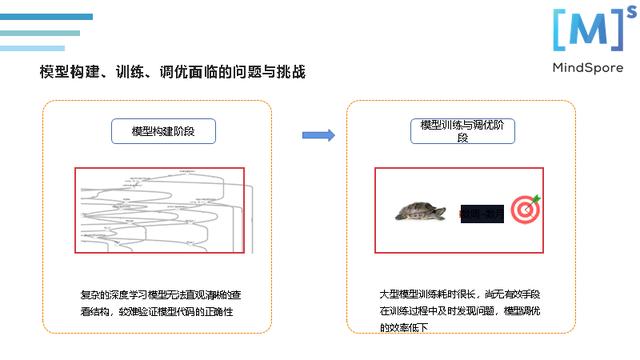

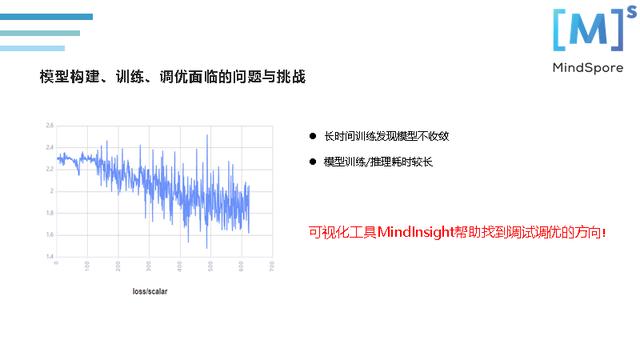

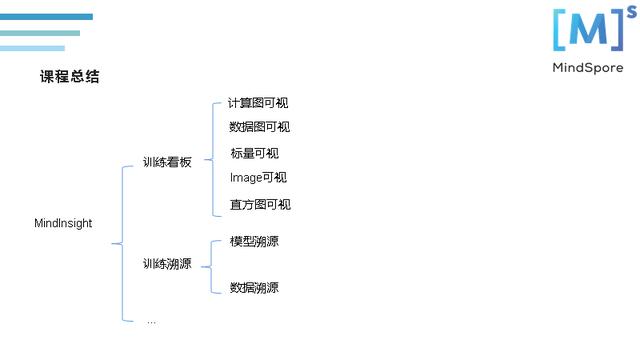

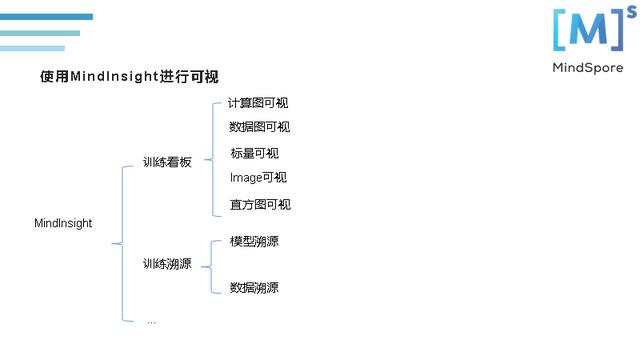

第六课PPT如下：
