原标题：拆解报告：MORANGE墨橘 30W 1C1A 双口快充充电器ST360

最近我们拿到了墨橘科技有限公司一款MORANGE 1A1C双口快充充电器，该充电器C口最大输出功率达30W，A口最大输出功率18W，双口同时输出也有30W。此外这款充电器体积设计的非常小，配备可折叠插脚，携带起来非常方便。下面我们就和大家分享这款产品的拆解，一起看看其内部如何设计。

一、MORANGE墨橘双口快充充电器外观

MORANGE墨橘双口快充充电器采用PC阻燃材质外壳，机身表面采用亮面烤漆工艺处理，光滑洁白，边缘之间为光滑弧面过渡，整体体积小携带方便。

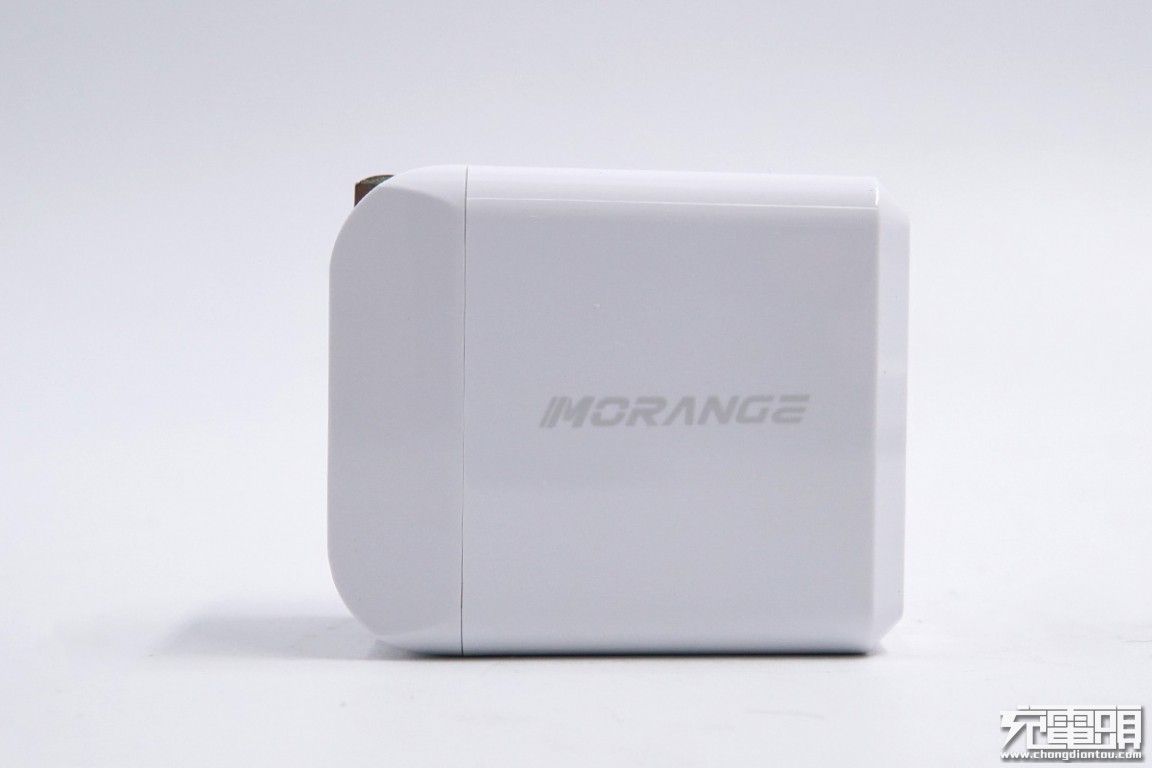

机身侧面印有MORANGE品牌字样。

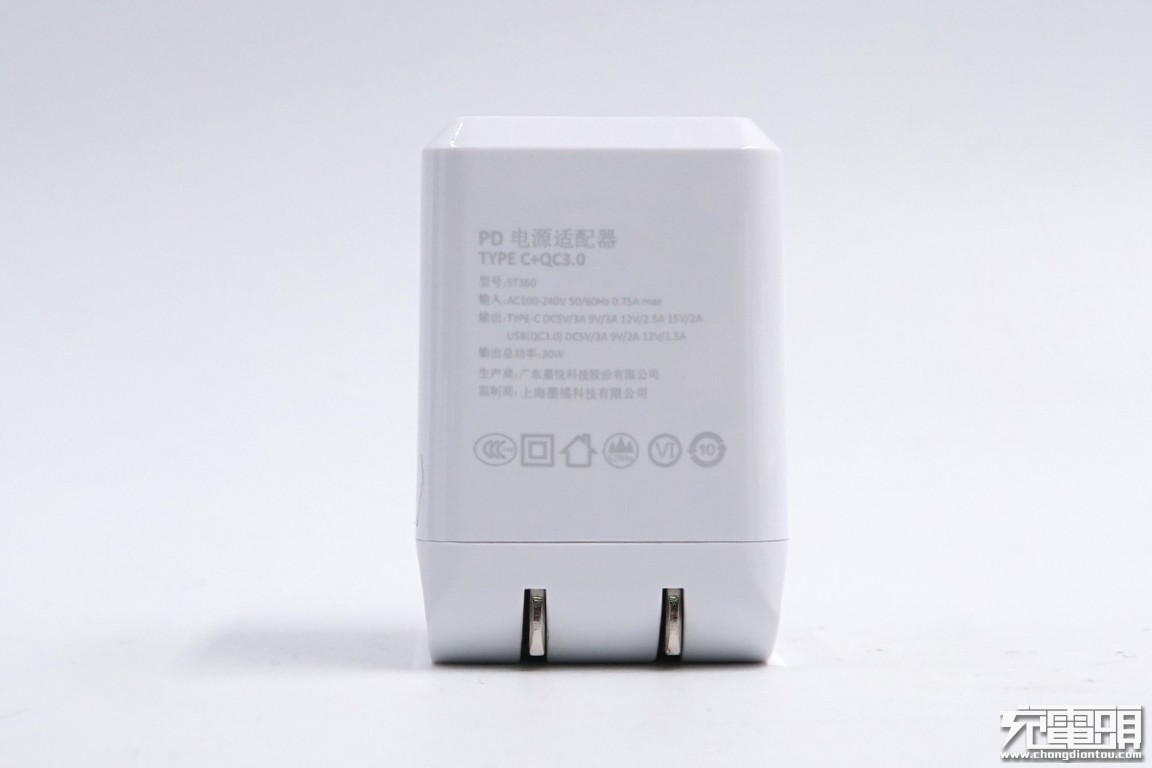

相邻侧面标注产品的参数信息

型号：ST360

输入：100-240V~50/60HZ 0.75A

Type-C输出：5V/3A、9V/3A、12V/2.5A、15V/2A

USB输出：5V/3A、9V/2A、12V/1.5A

总输出功率：30W Max

生产商：广东嘉悦科技股份有限公司

监制商：上海墨橘科技有限公司

充电器已经通过了3C认证和VI级能效认证。

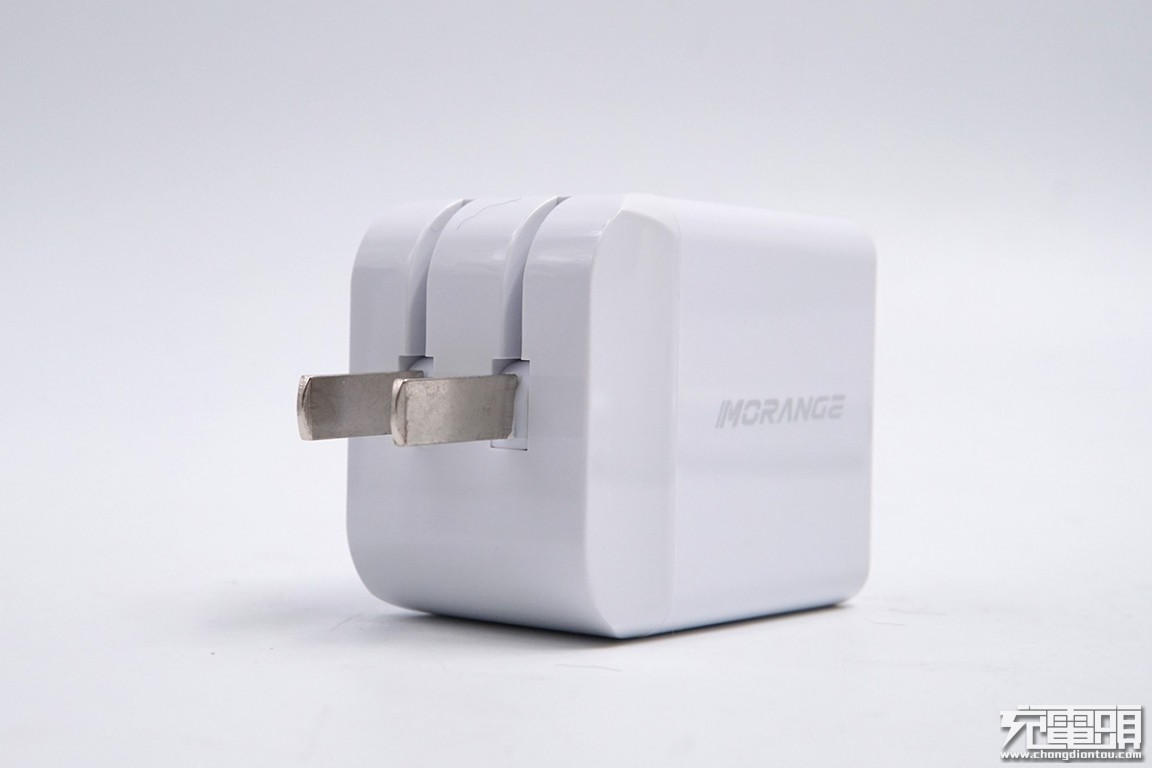

输入端配备的是可折叠国标插脚，携带方便且不易刮伤其它电子产品。

输出顶面配有1A1C两个接口，接口旁标注PD和QC3.0标识。

充电器横截面和一元硬币大小的直观比较。

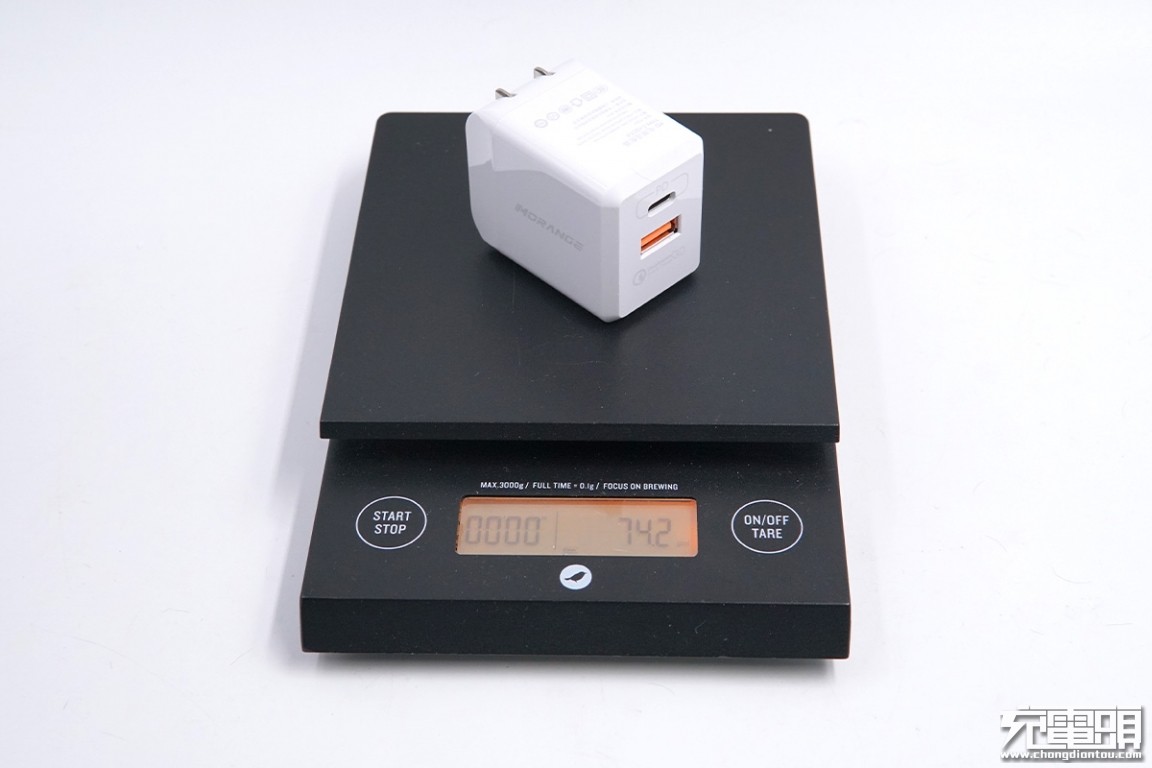

产品净重约为74g。

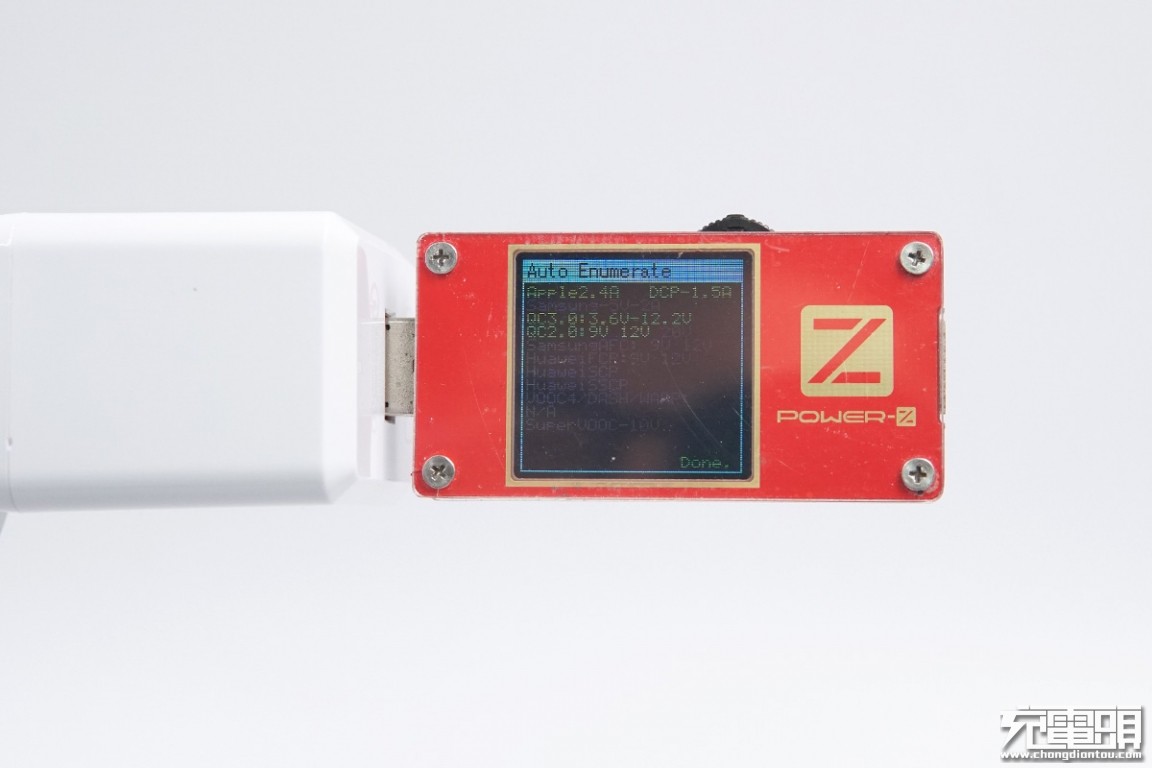

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A和USB-DCP协议，以及QC2.0/3.0快充协议。

此外USB-C口仅支持USB-DCP协议，没有检测到其它协议。

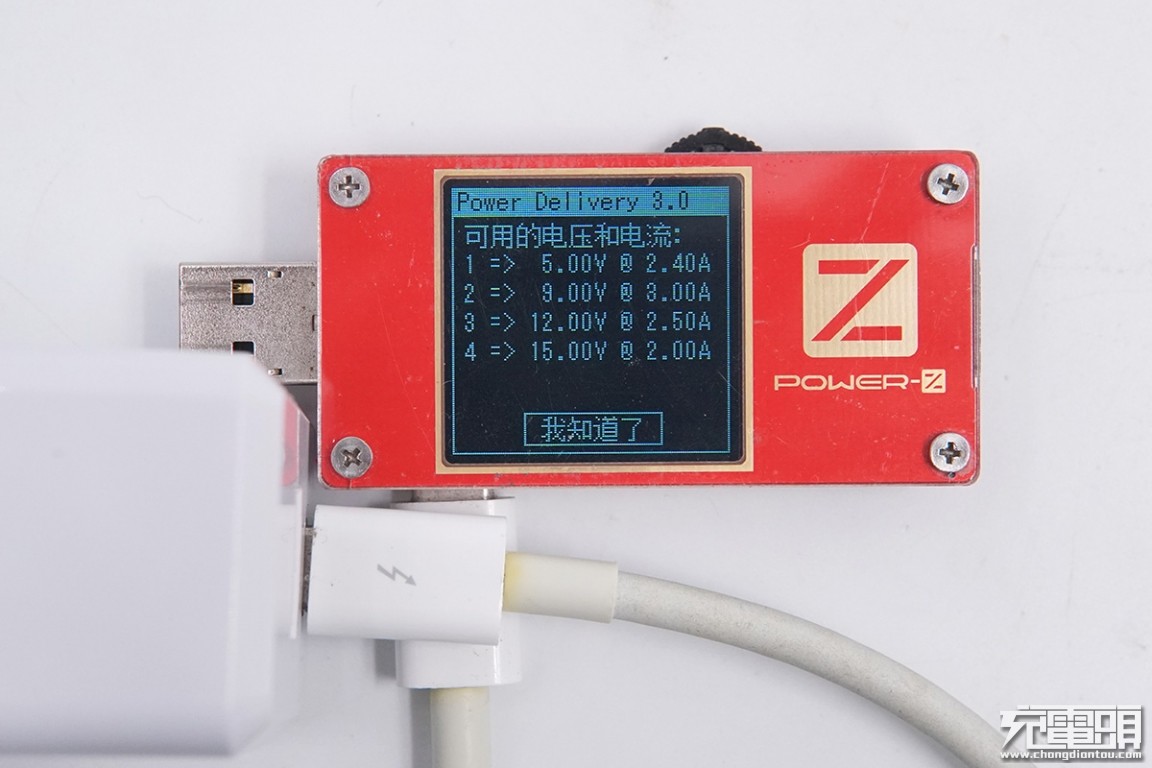

PDO报文显示USB-C口支持USB PD3.0快充协议，具备5V/2.4A、9V/3A、12V/2.5A、15V/2A四组固定电压档位。

二、MORANGE墨橘双口快充充电器拆解

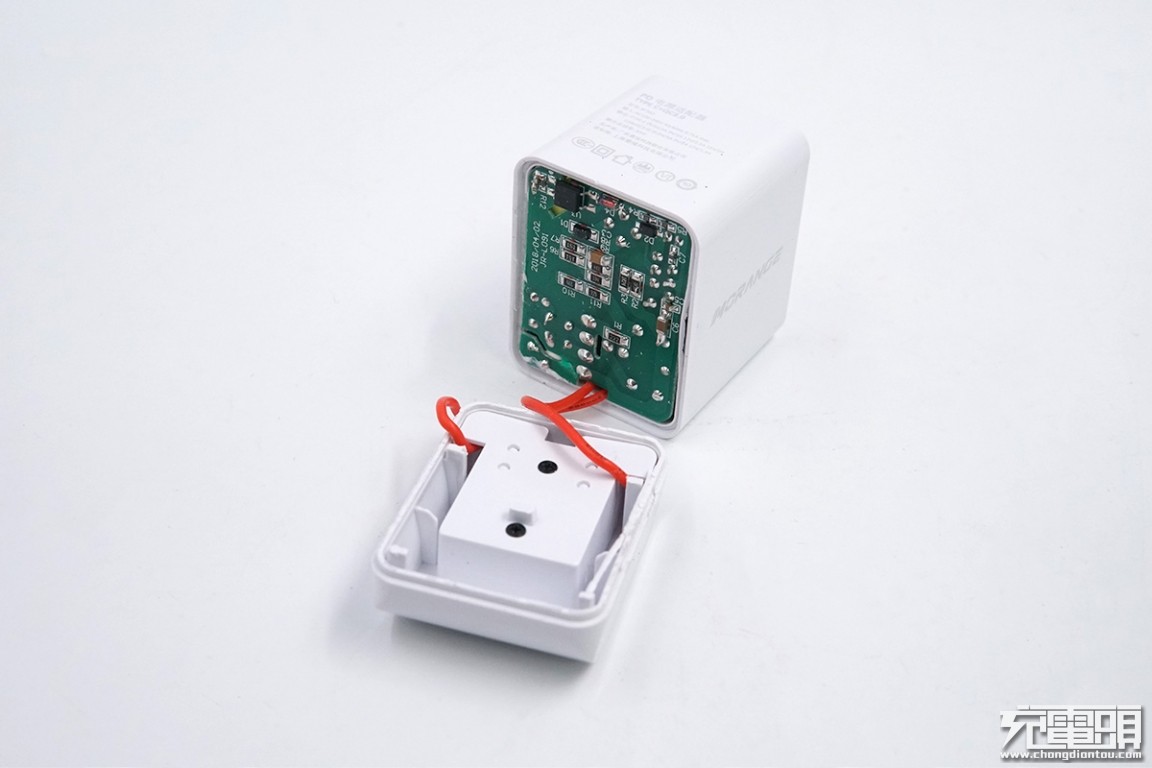

拆开输入端外壳，插脚和PCB板通过红色导线焊接，插脚使用塑料板和螺丝进行封装固定。

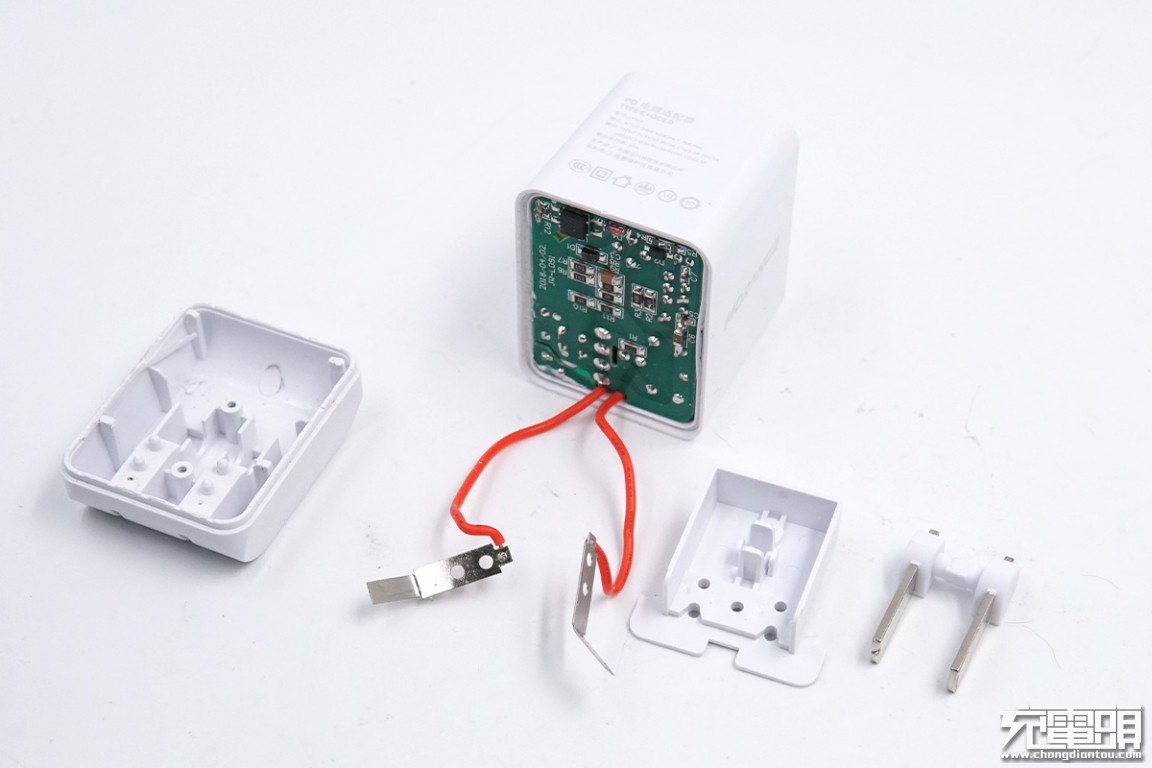

拆开塑料板，插脚端内部一览，红色导线和金属弹片焊接。

充电器内部采用初级次级两块小板设计，次级小板放置在白色塑料隔离槽里，和变压器等元器件进行隔离。

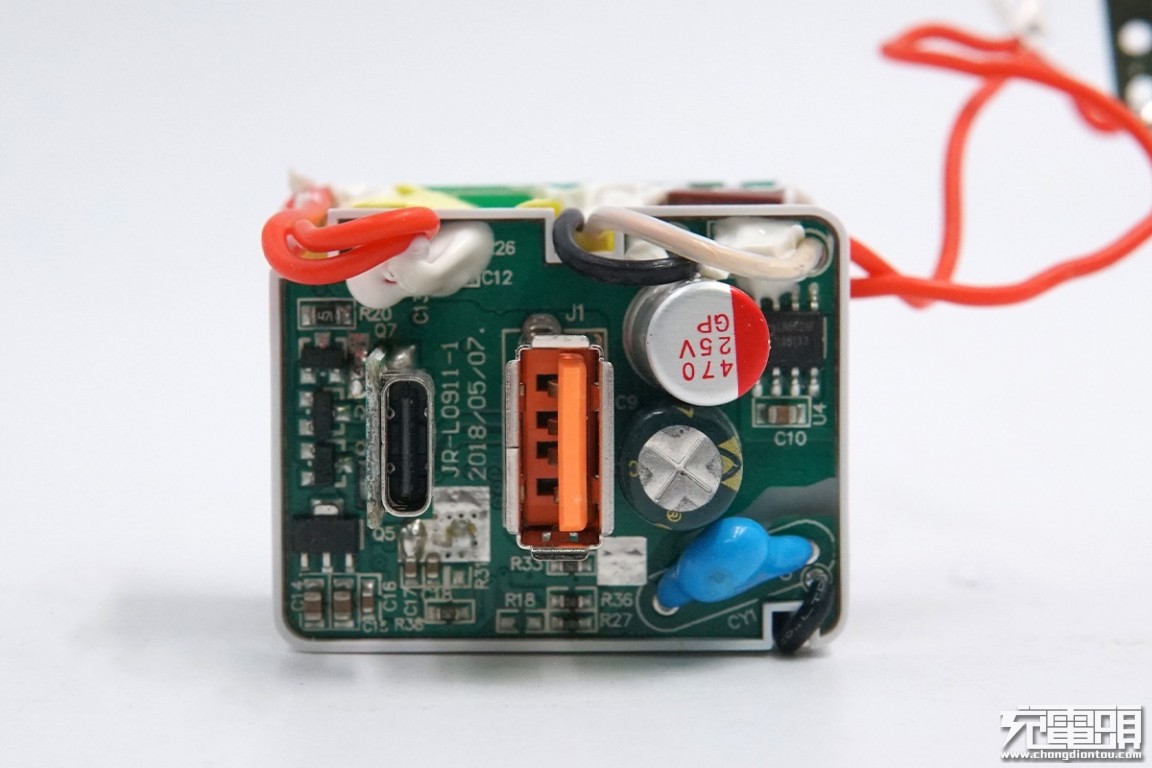

次级小板正面一览，USB-A母座垂直焊接在板子上，USB-C母座焊接在小PCB板上，输出滤波分别采用固态电容和电解电容，此外还有一颗Y电容。

次级同步整流芯片采用Lii力生美的LN5S21B，LN5S21B内置同步整流MOS和控制器，内置MOS耐压105V，导阻8mΩ，可以提高整机转换效率。

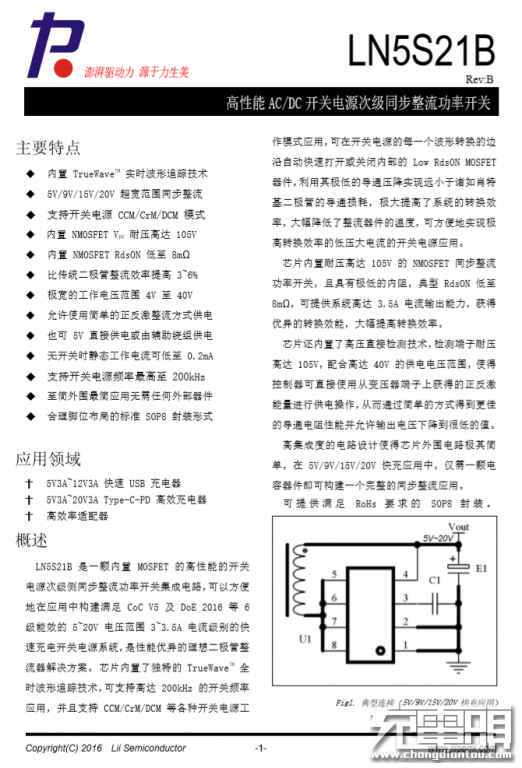

力生美 LN5S21B 详细规格资料。

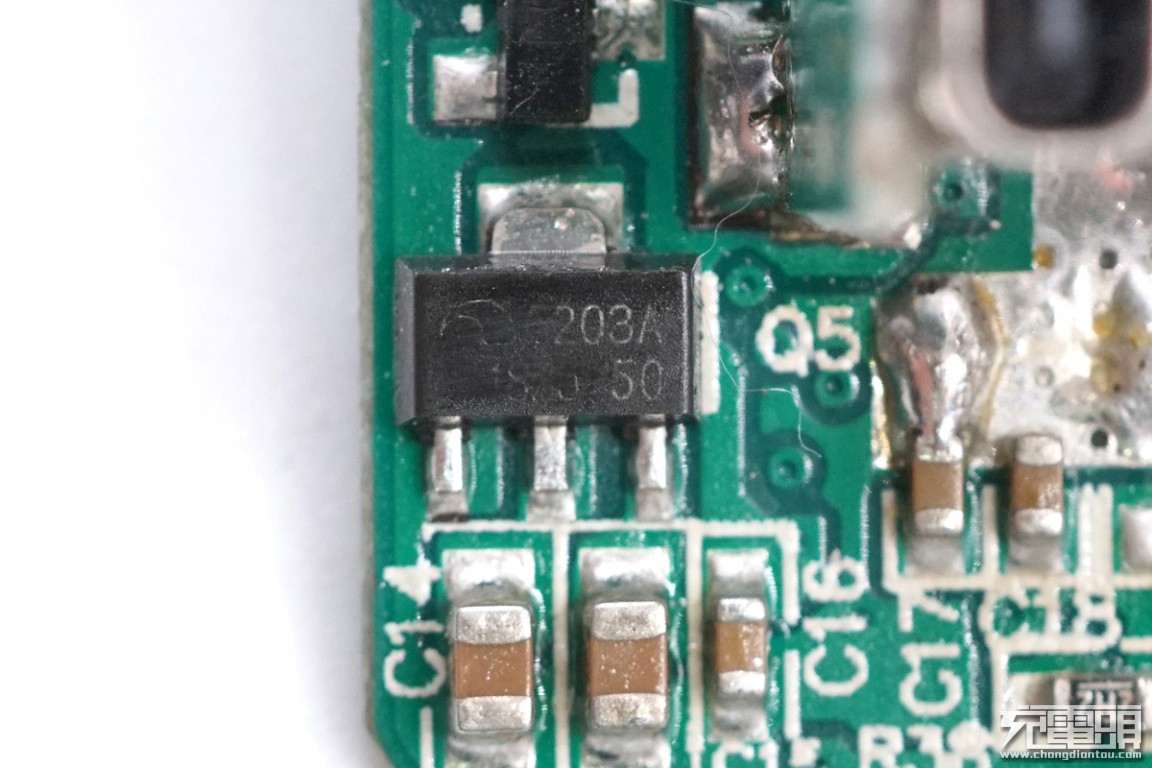

微盟 ME6203A50 5V LDO，为协议IC供电，输入耐压最高40V。

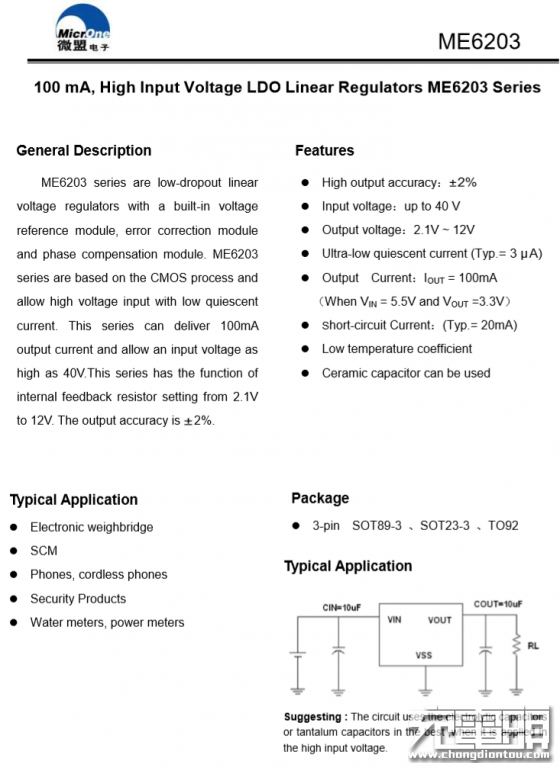

微盟 ME6203 详细资料。

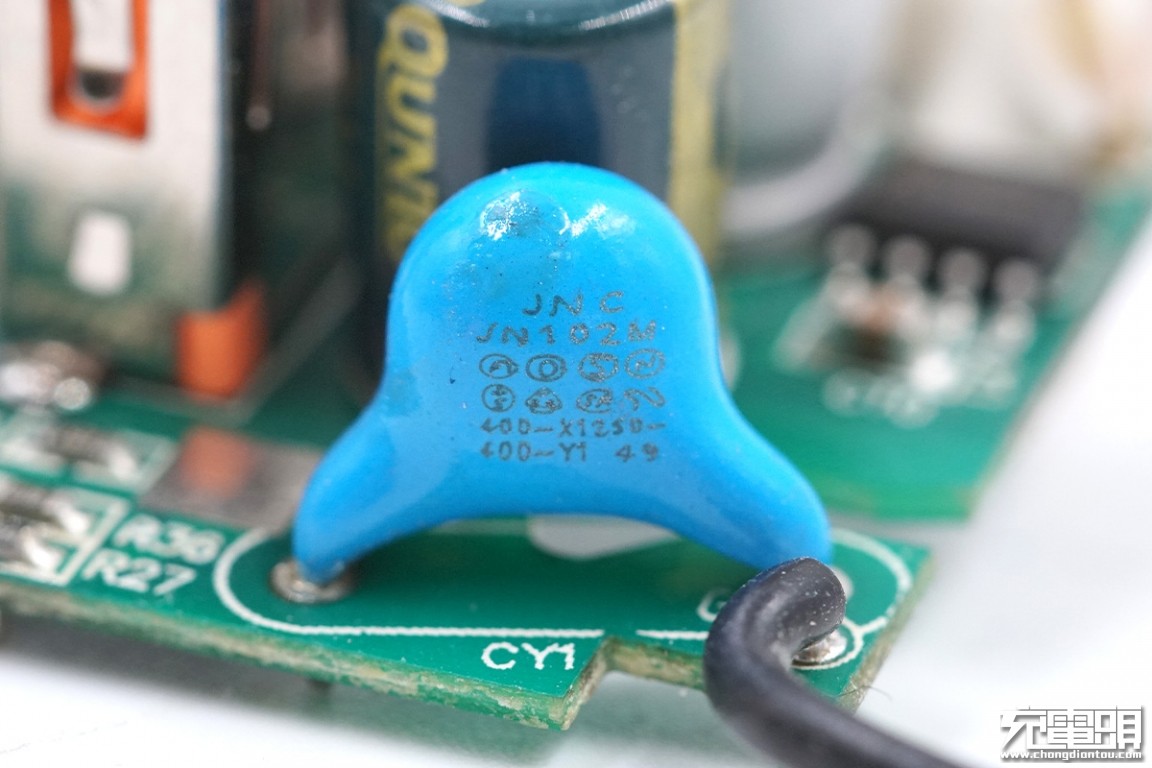

输出抗干扰蓝色Y电容特写。

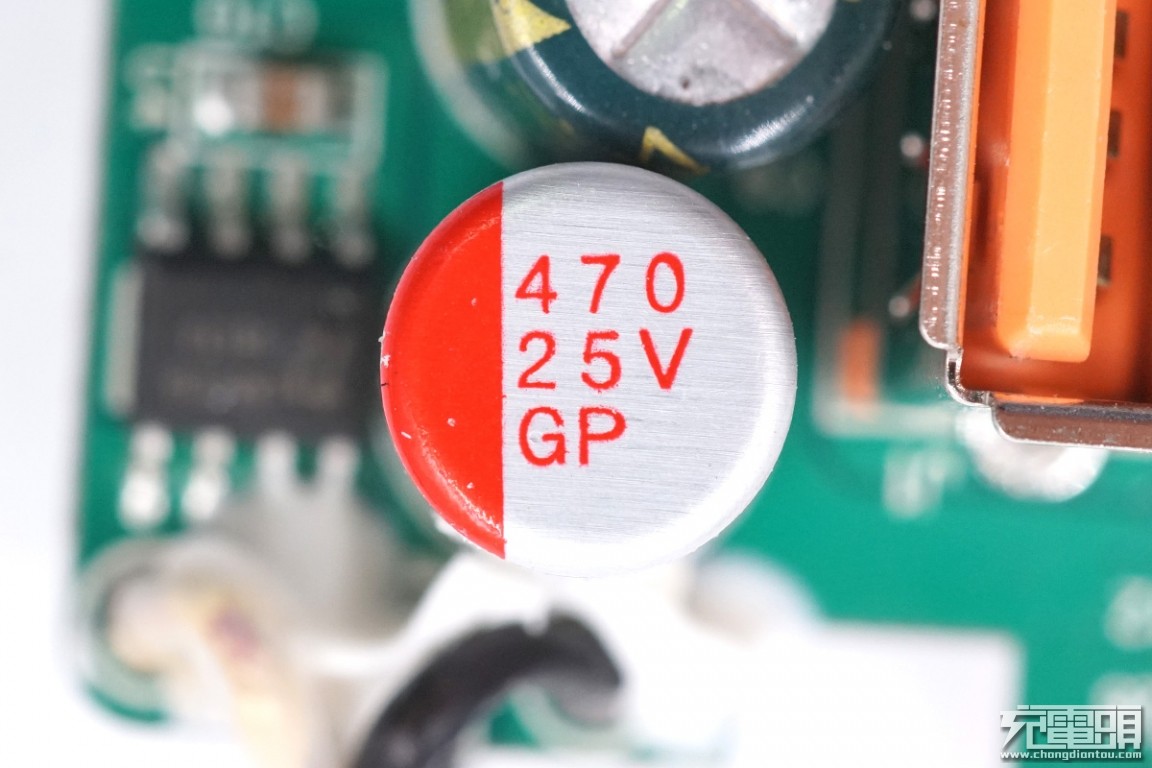

固态电容特写，规格为25V 470μF。

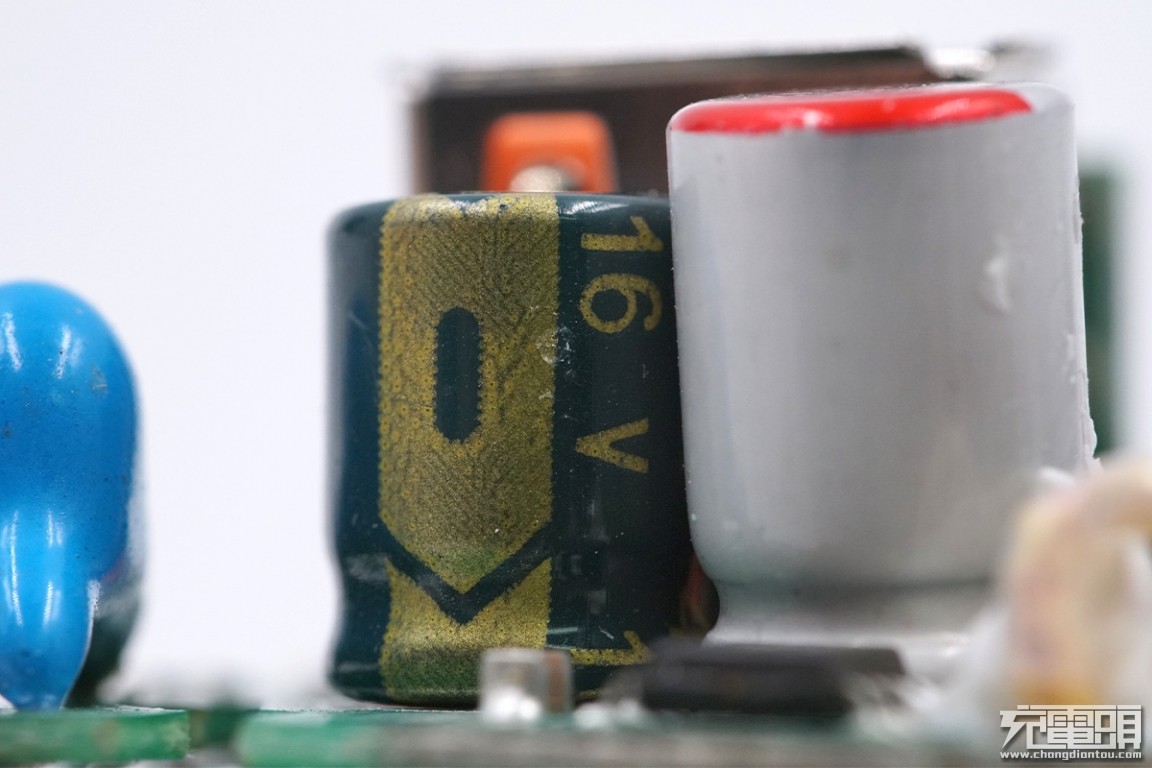

旁边是一颗输出滤波电解电容。

规格为16V 470μF。

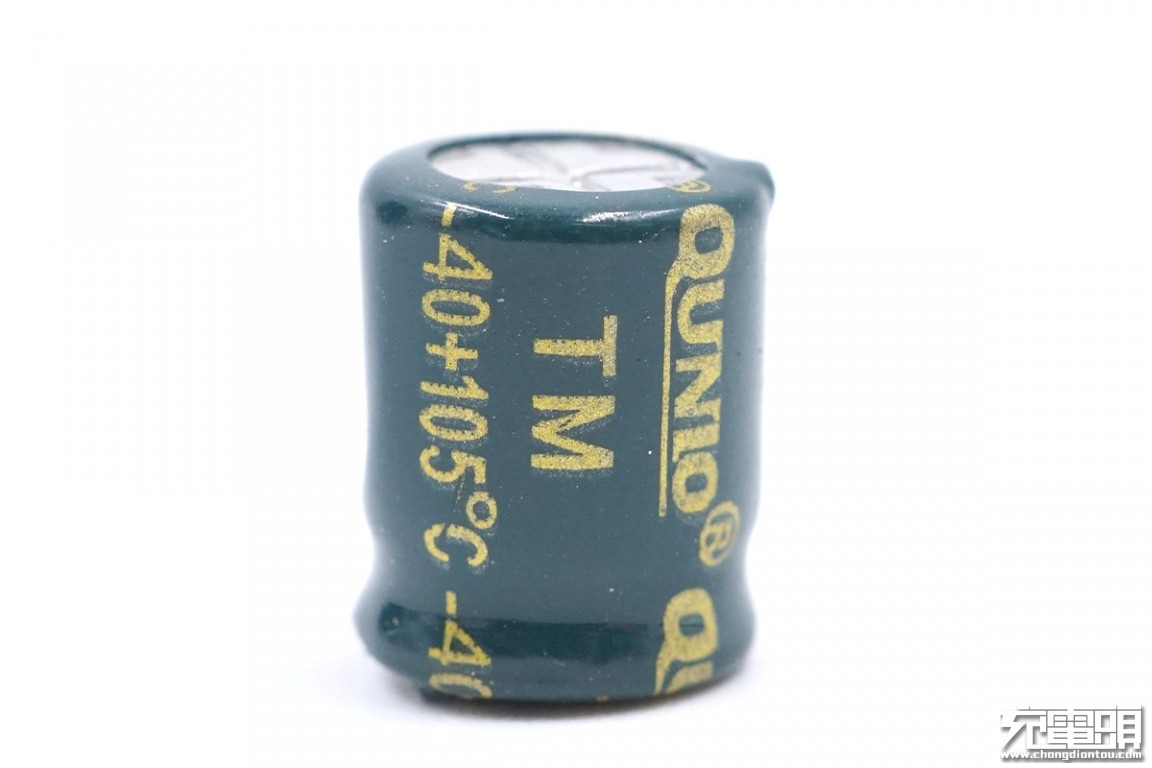

QUNIO品牌电解电容。

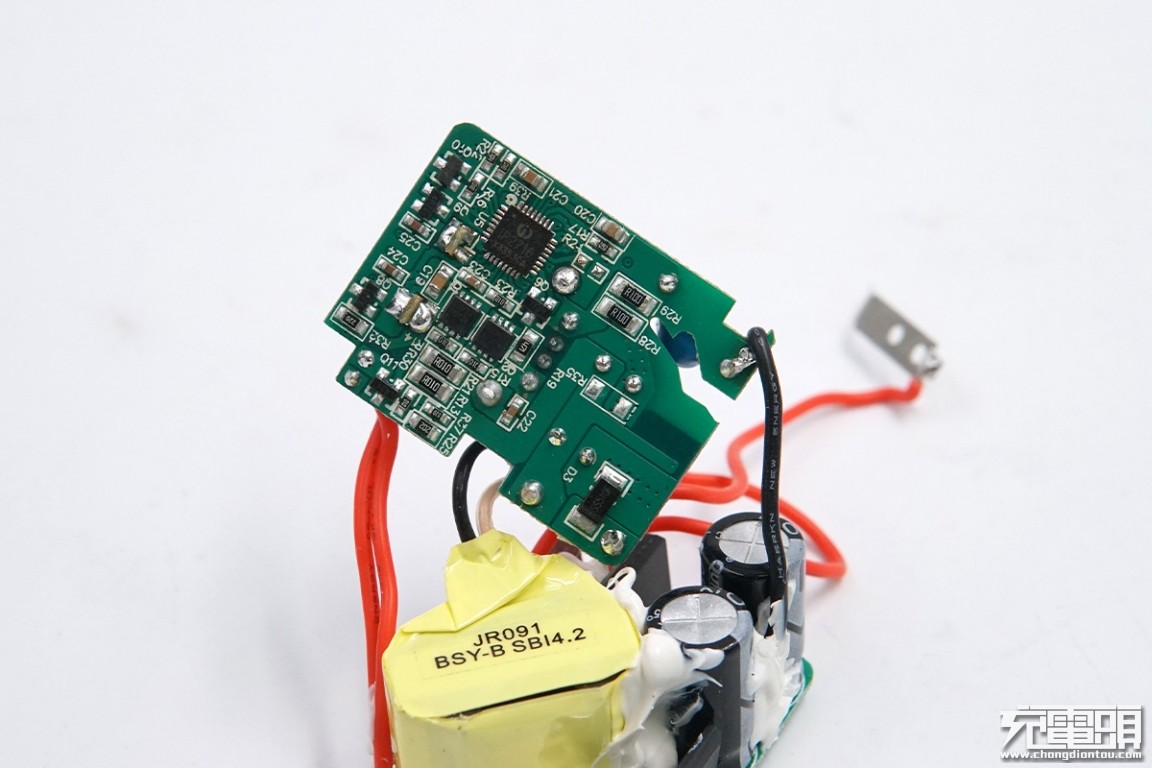

次级小板背面一览，拆掉白色塑料隔离板，可以看到有一颗协议芯片和两颗MOS。

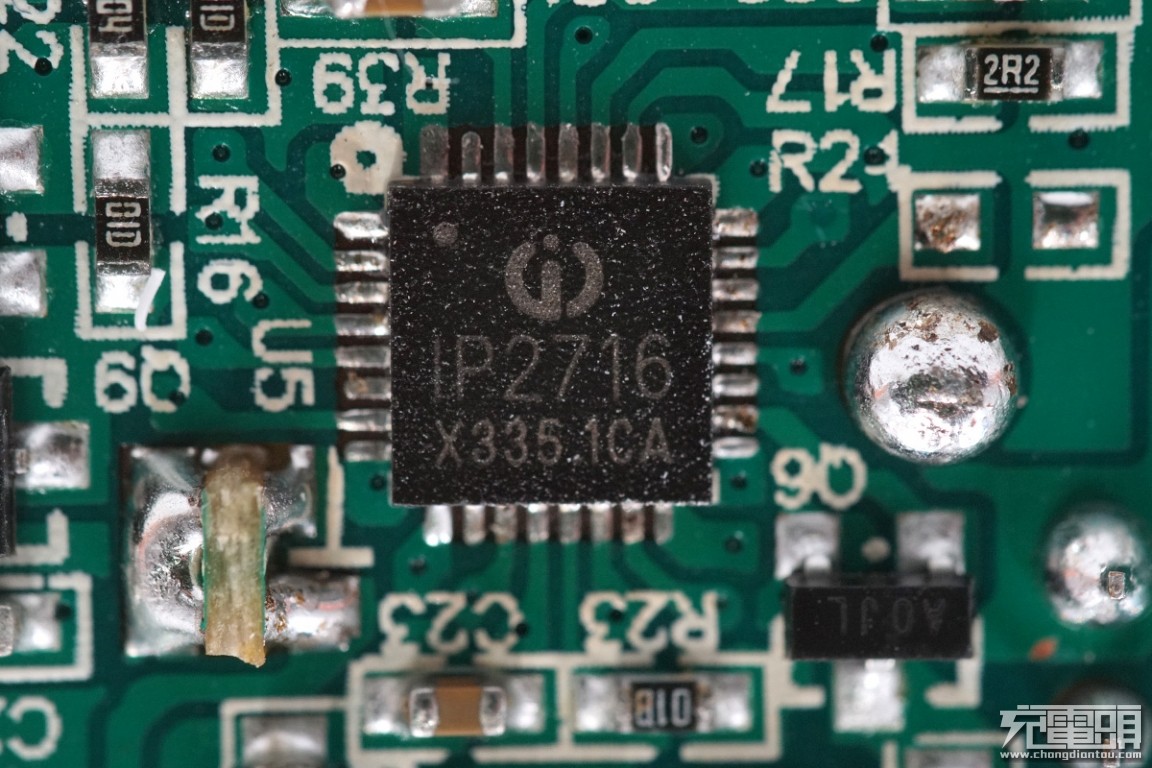

USB PD快充协议芯片采用英集芯IP2716，这是一颗高度集成的，灵活的高电压充电芯片，并且已经通过了USB PD3.0认证和QC3.0认证以及高通QC4+认证。IP2716支持高压充电协议，例如Type-C PD3.0、QC3.0、 MTK PE+1.1、DCP、FCP、SCP、AFC、BC1.2等；英集芯IP2716可以有效的应用在多协议设备上，比如AC适配器、车充、移动电源及其他充电解决方案上。

英集芯IP2716规格资料。

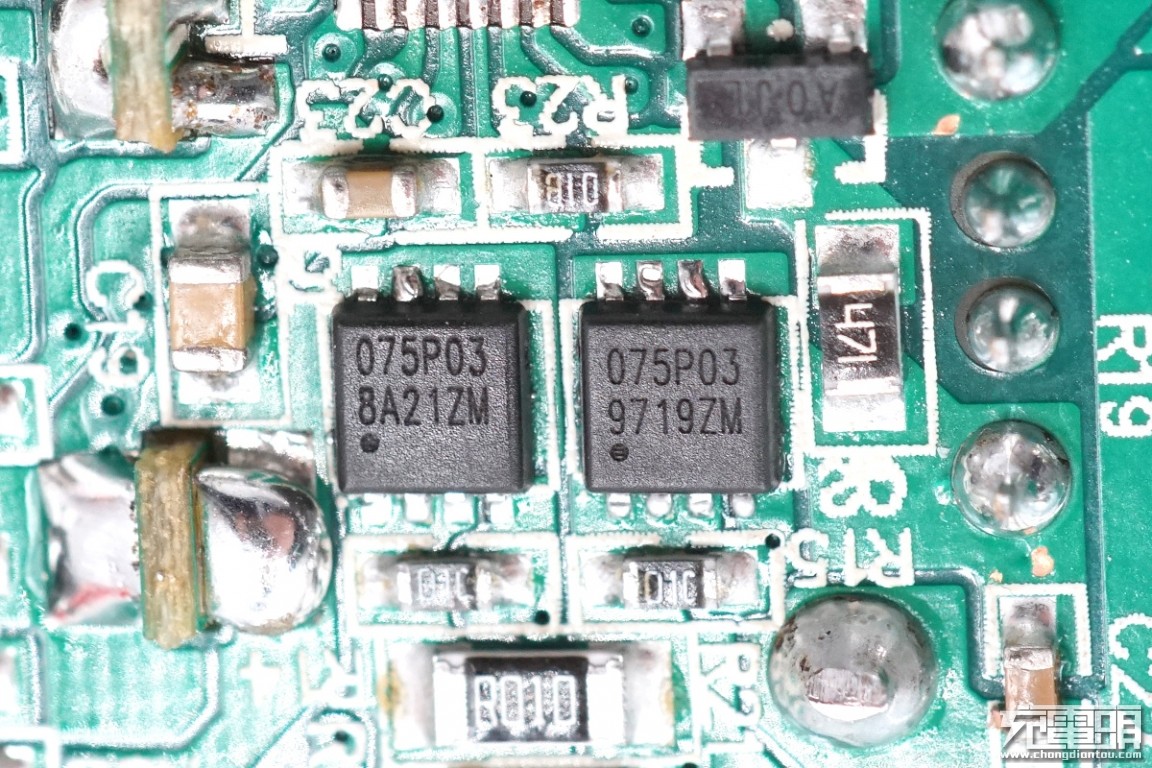

两颗真茂佳半导体的ZM075P03M，PMOS，耐压30V，分别用作两个输出接口的VBUS开关。

真茂佳半导体ZM075P03M详细资料。

从侧面看过去，变压器和红色导线等打胶固定和绝缘保护。

小板正面焊接输入端KBP307整流桥。

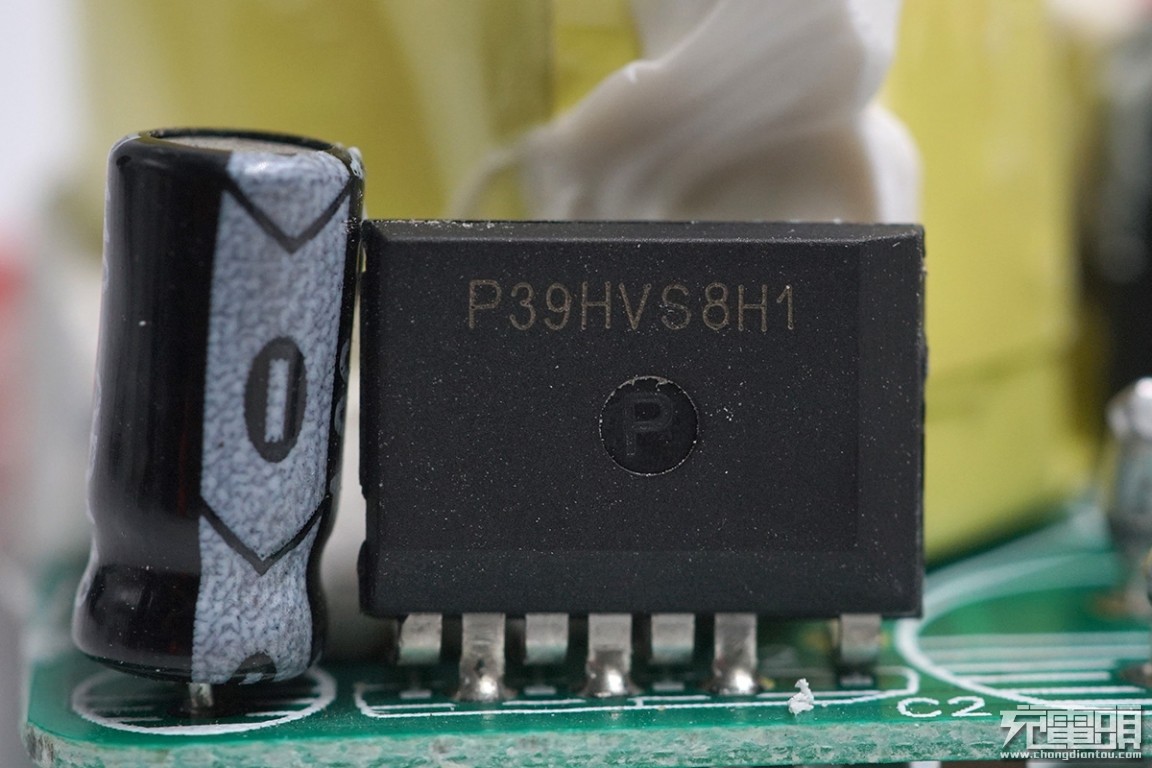

PWM主控芯片特写，背面丝印P39HVS8H1。

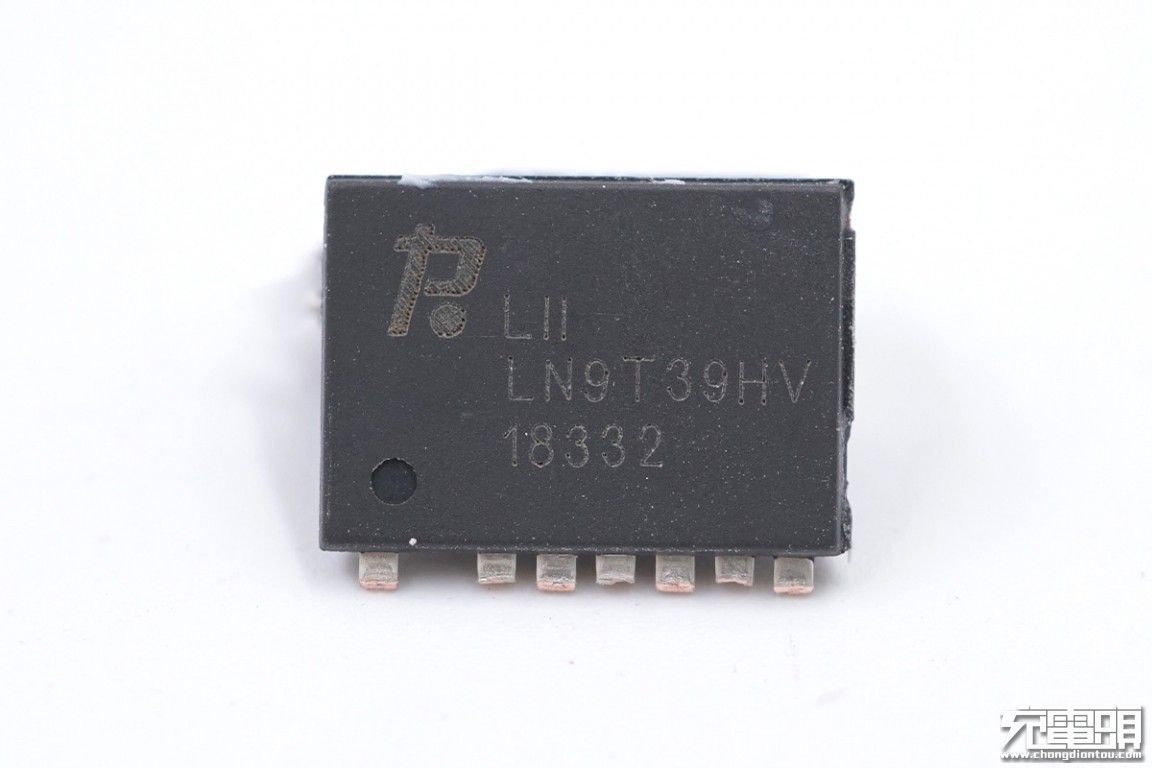

主控芯片正面特写，型号为LN9T39HV，来自Lii力生美。LN9T39HV是一款高供电电压范围、高性能、高集成度电流模式PWM控制器功率开关，可以方便地在诸如PD/QC等宽输出电压变化范围的开关电源应用中构建满足CoC V5及DoE 6级能效的低待机功耗、低成本、高性能的解决方案。

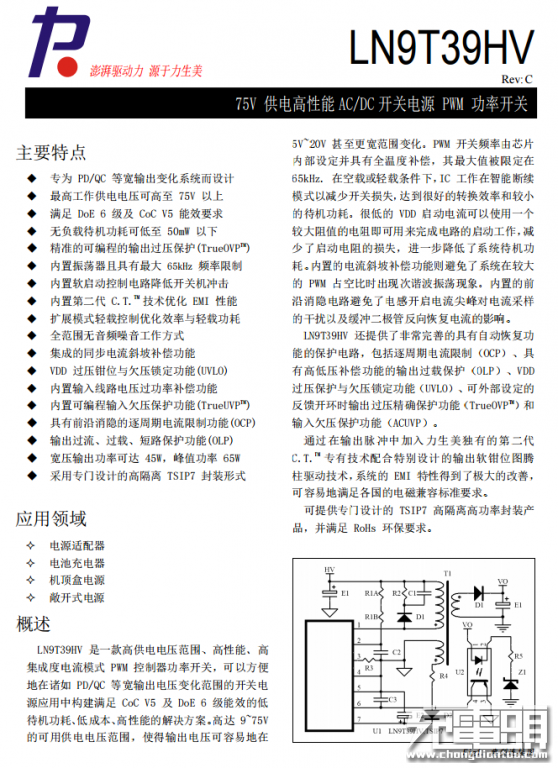

力生美 LN9T39HV详细资料信息。

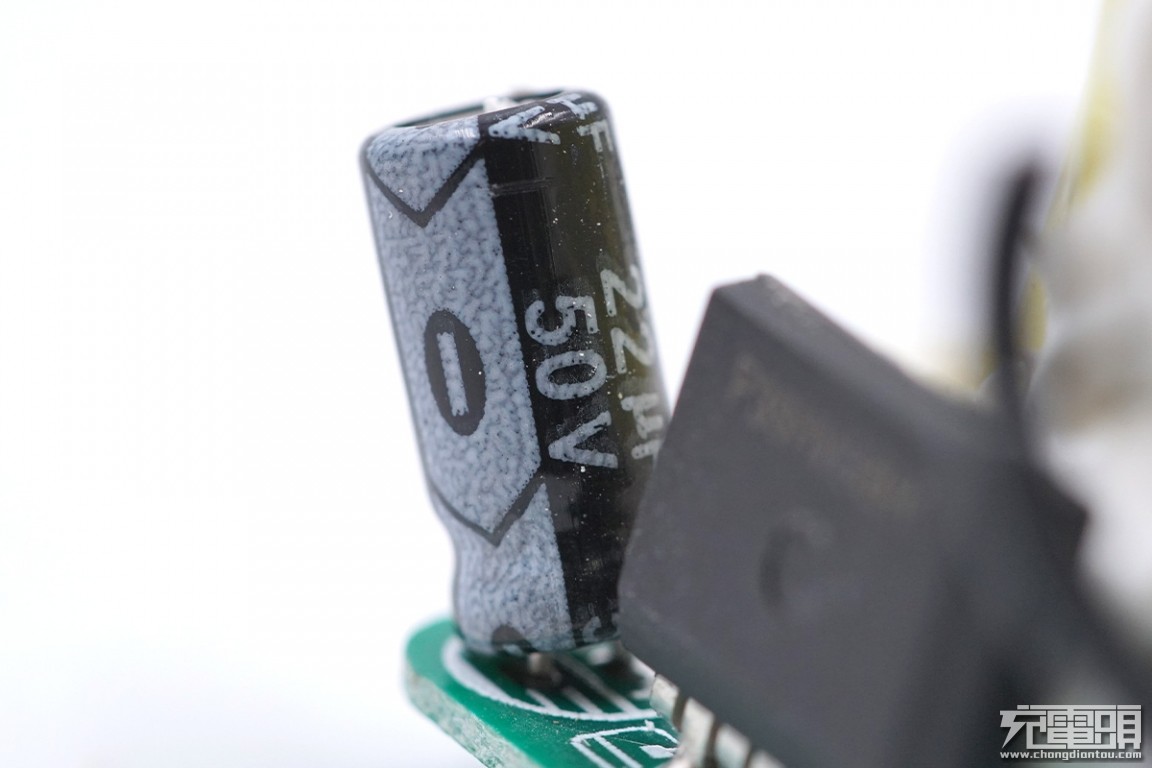

旁边的供电电容规格为50V 22μF。

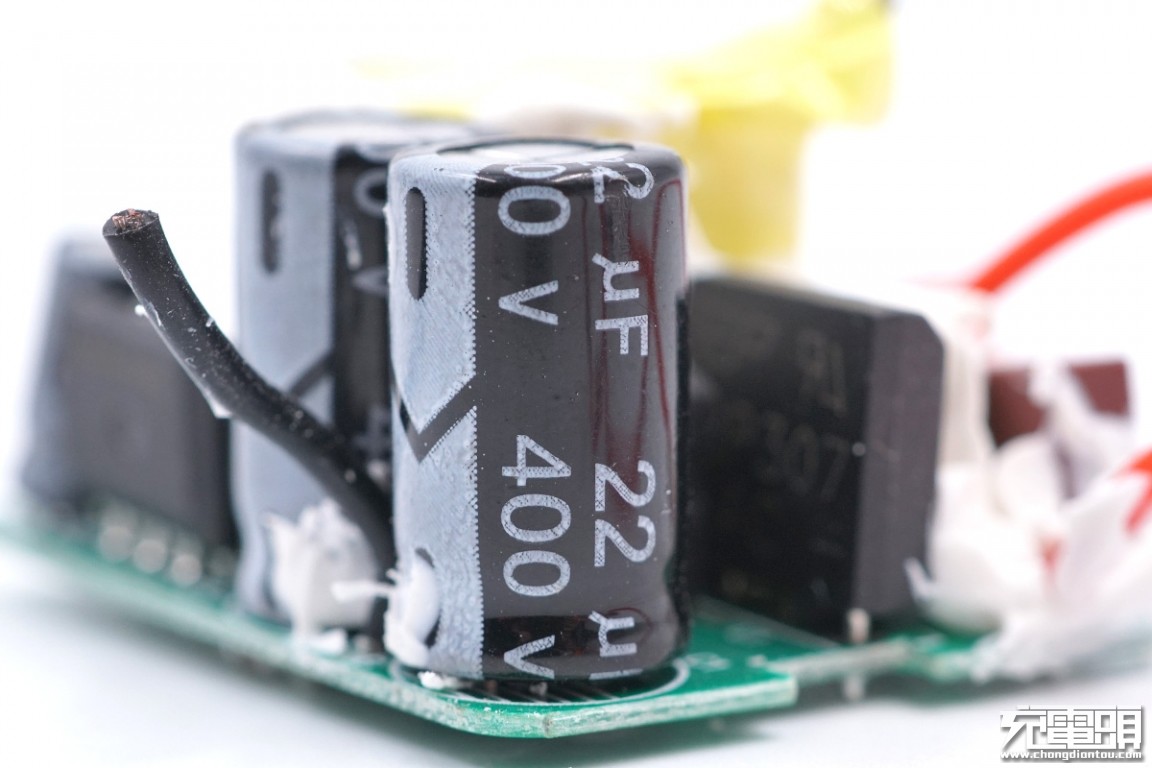

主控芯片另一边是两颗初级滤波电解电容。

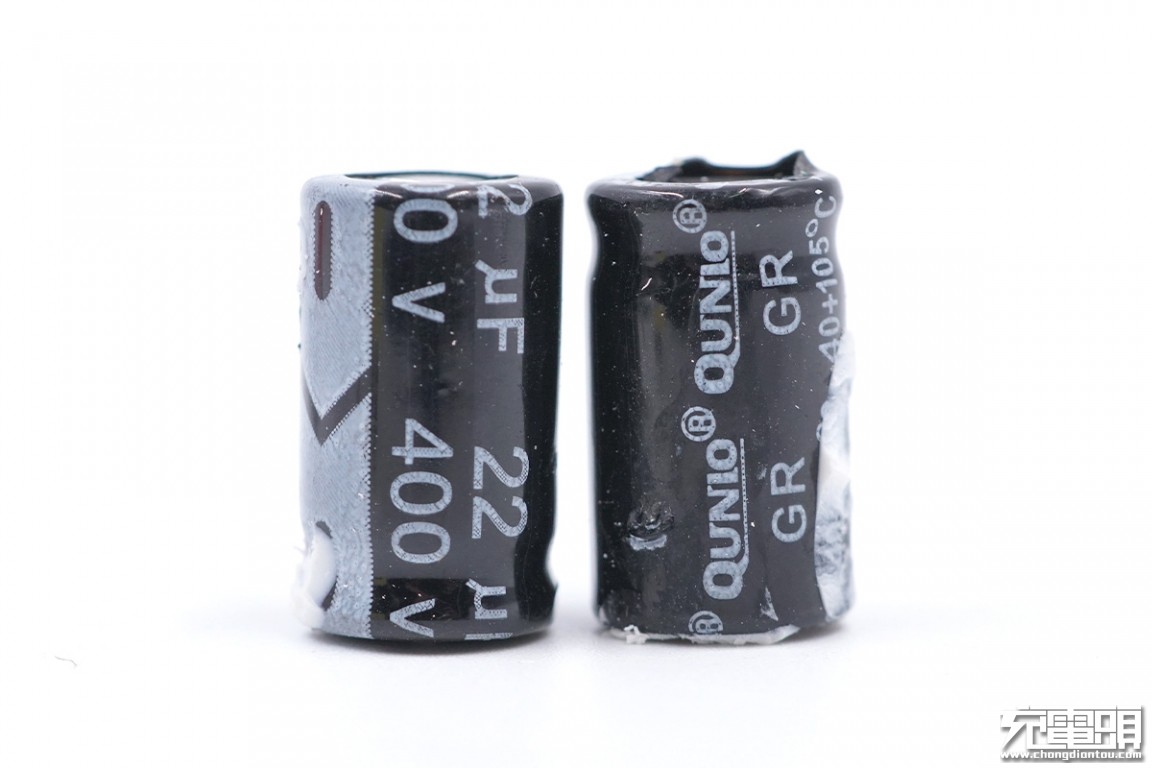

电解电容规格均为400V 22μF，同样是QUNIO品牌。

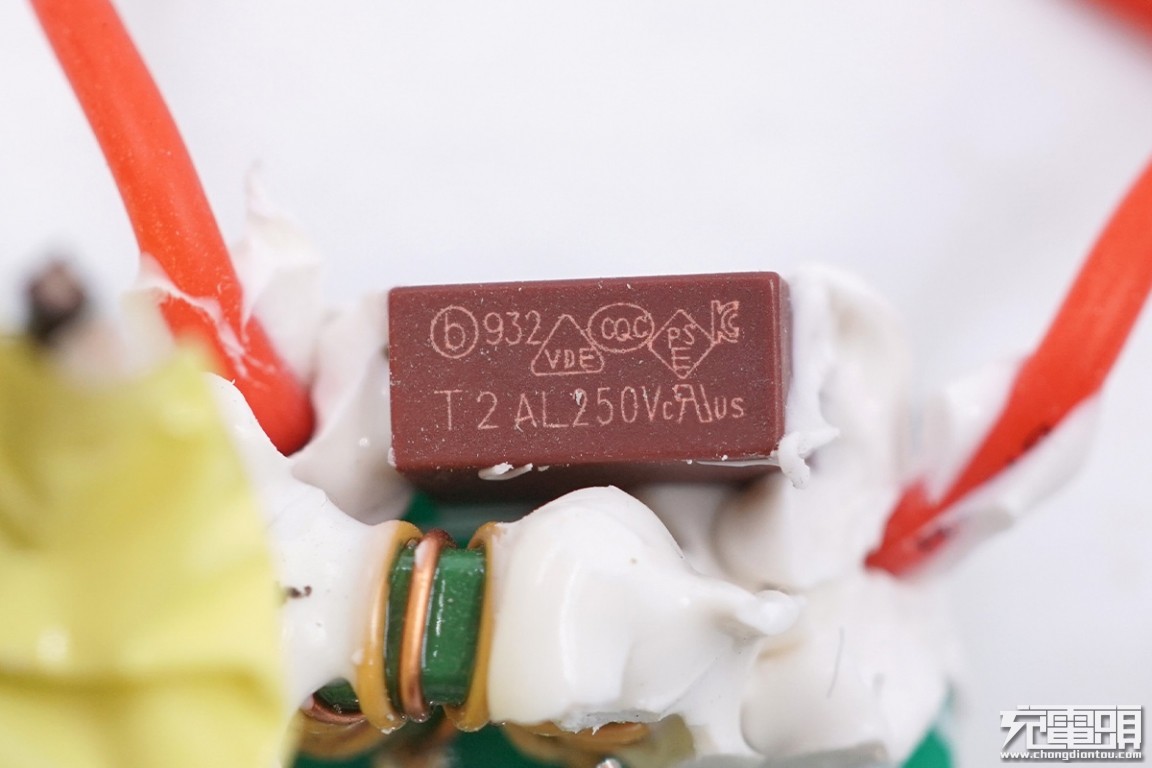

延时保险丝特写，规格为2A 250V。

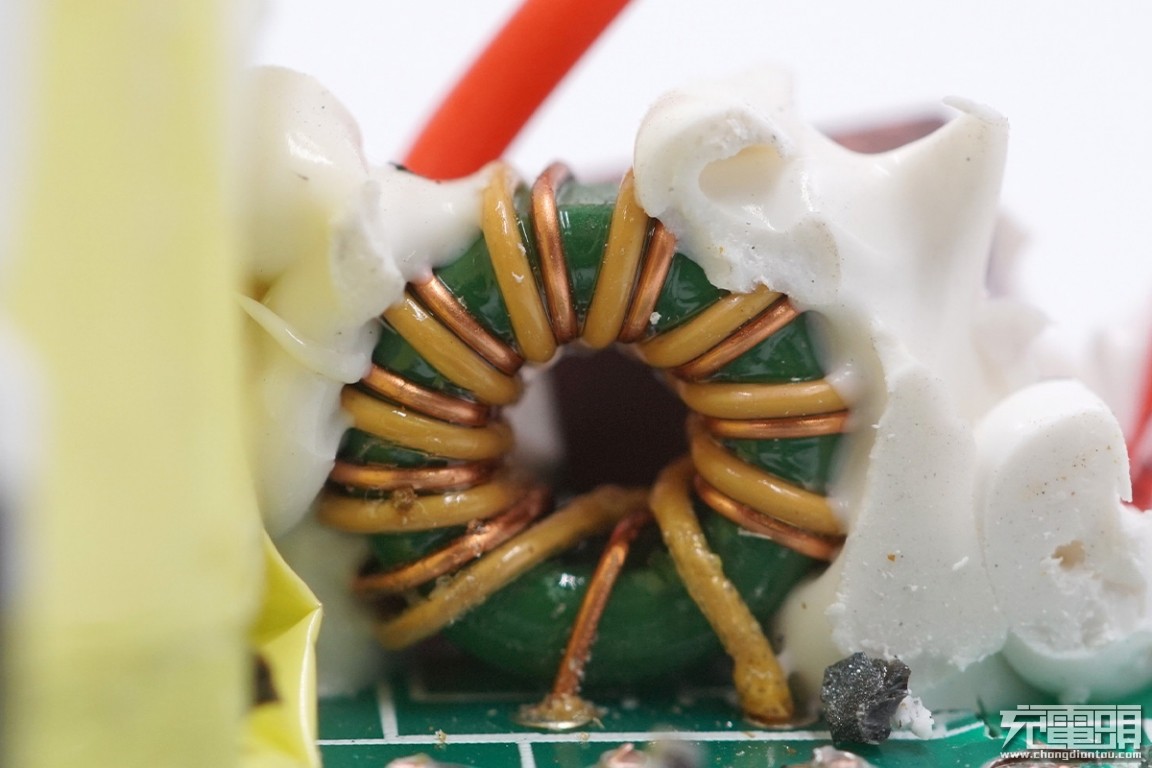

共模电感双线绕制，用于滤除EMI干扰。

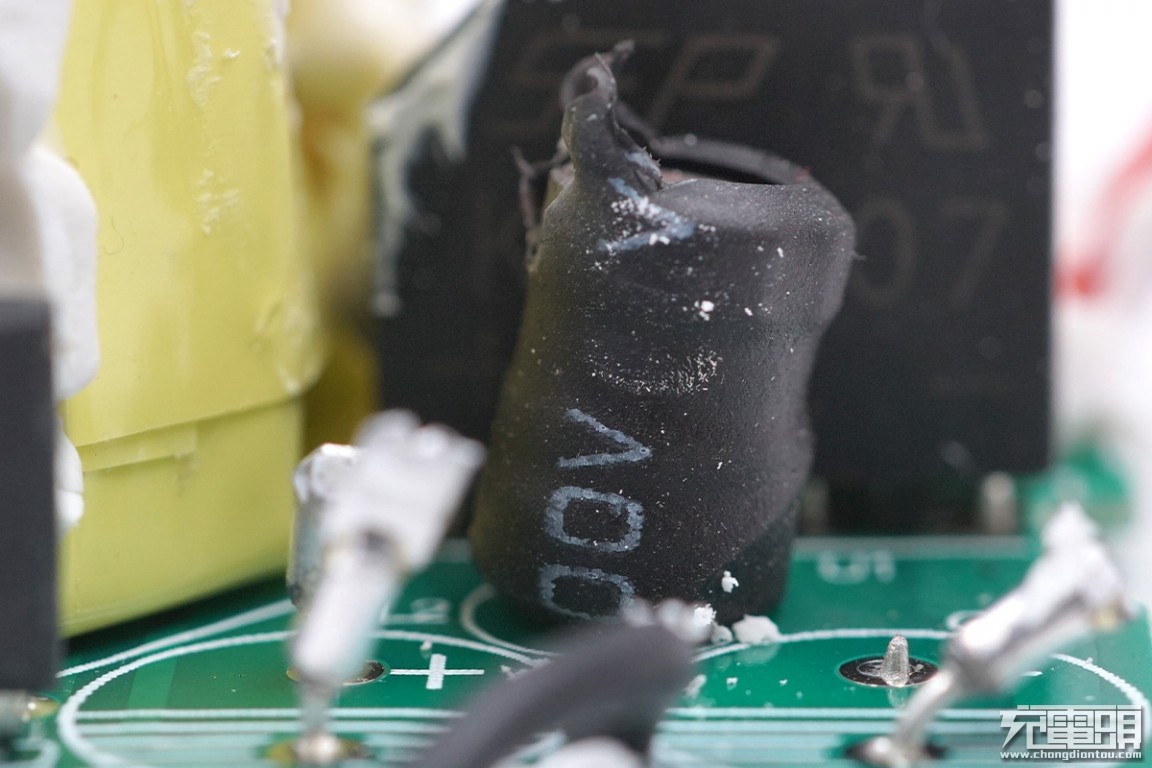

工字电感外套有热缩管保护。

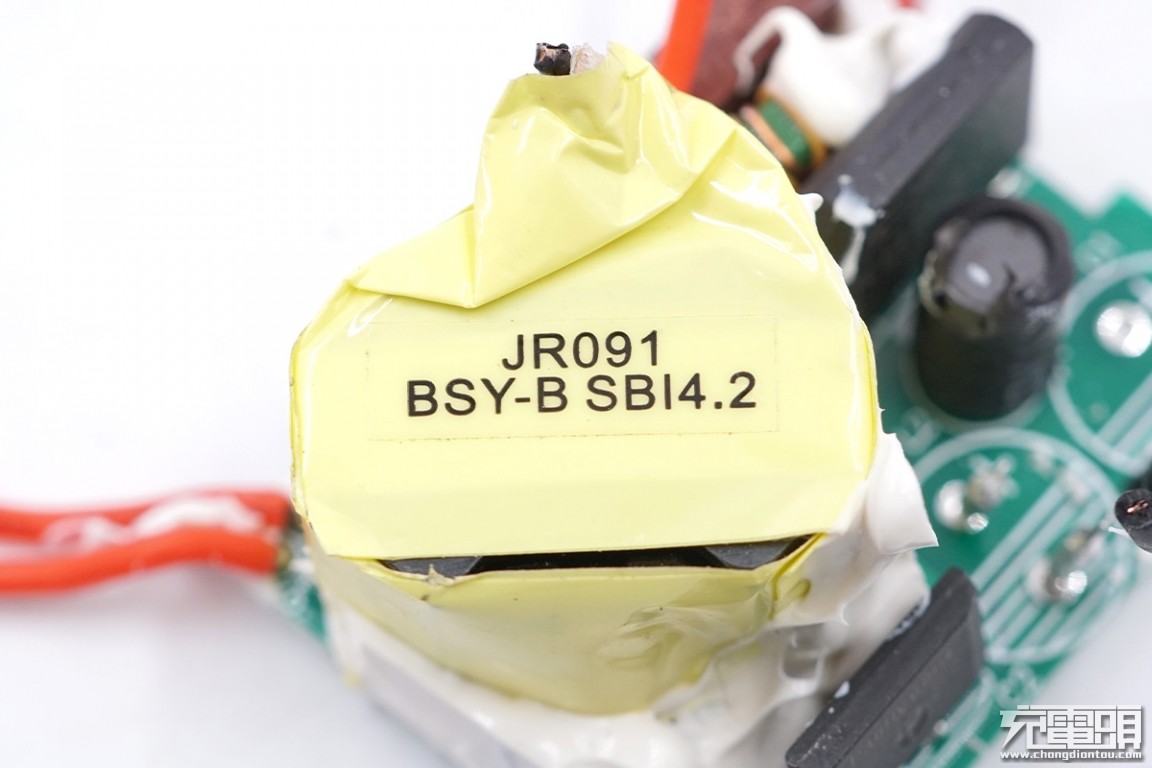

变压器使用绝缘胶带包裹，顶部喷码有信息。

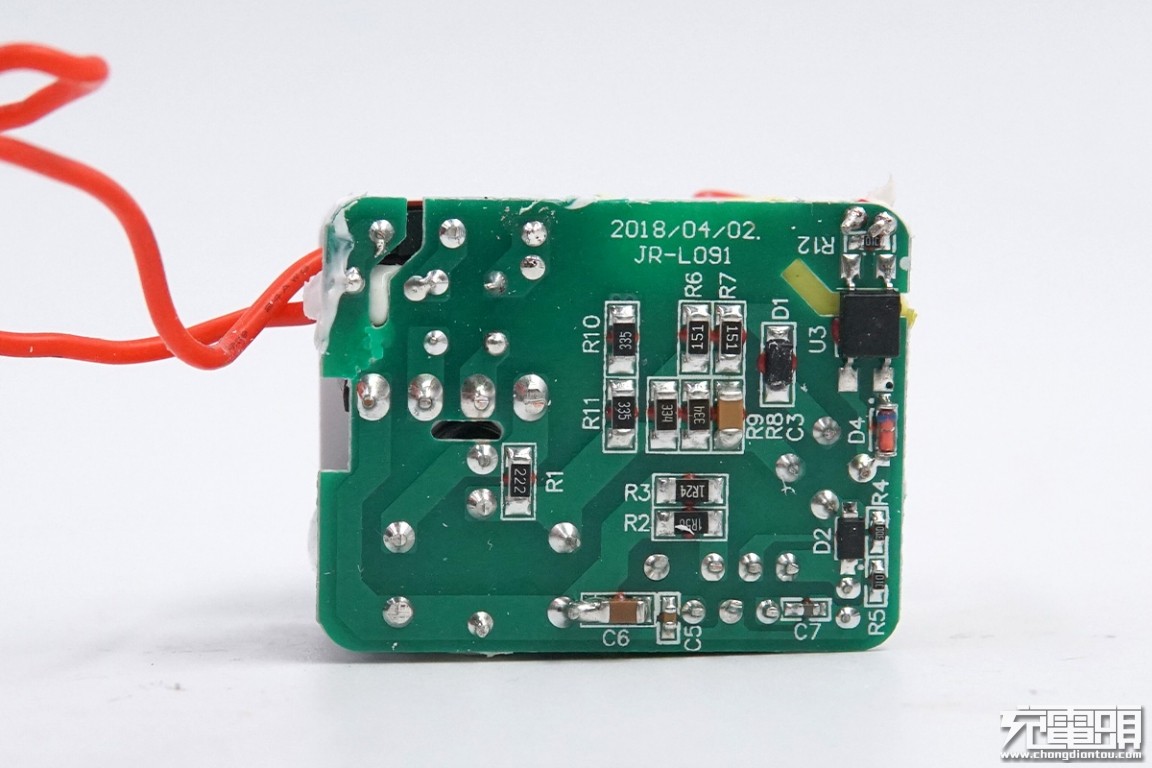

初级小板背面一览，焊接有光耦和阻容元件。

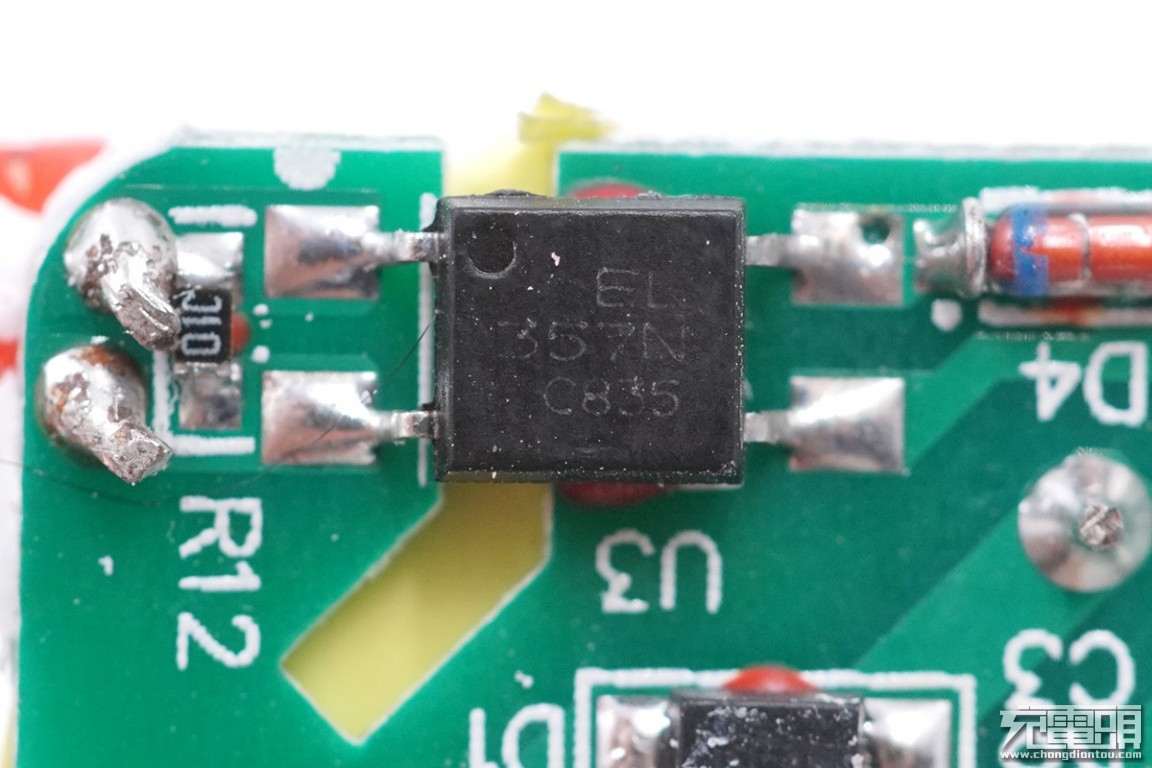

亿光 EL357N光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

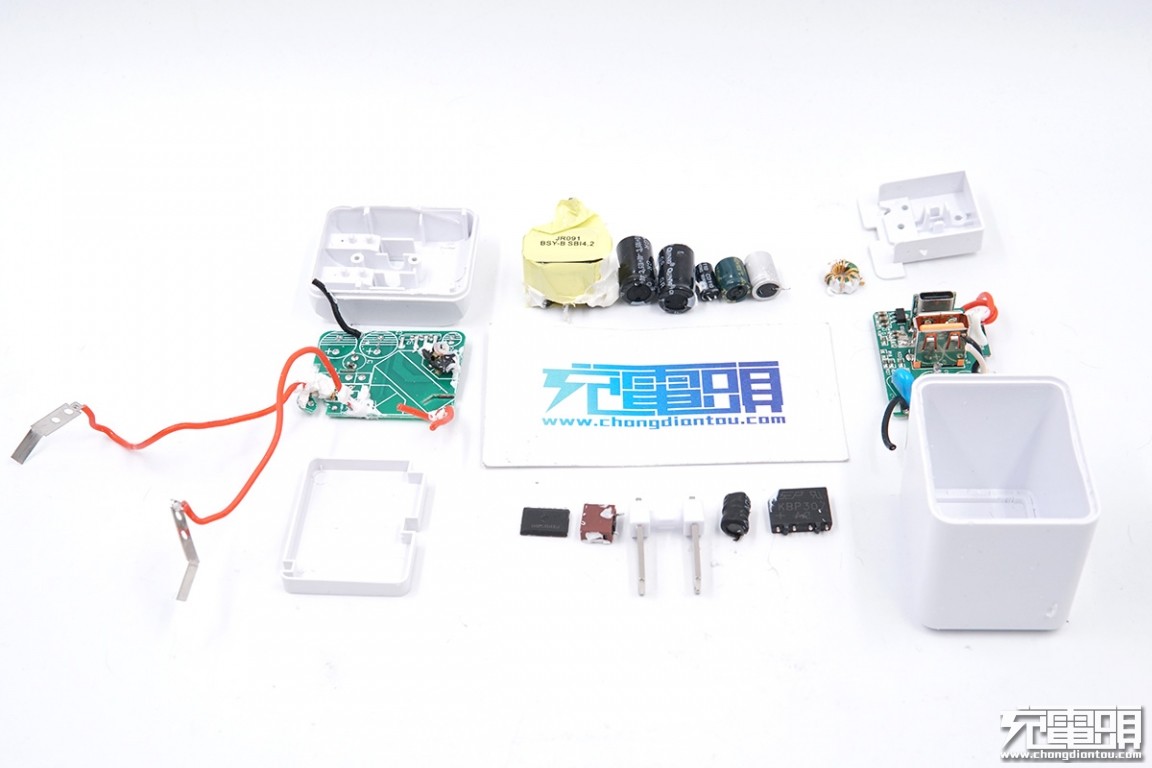

全部拆解完毕，来张全家福。

充电头网拆解总结

MORANGE墨橘双口快充充电器表面洁白光滑，侧身过渡圆润，使用起来不硌手。充电器A口支持QC2.0/3.0快充协议，最大输出18W；C口支持USB PD3.0快充标准，并具备5V/9V/12V/15V四组固定电压档位，最大输出30W。这样一款充电器可以满足手机等设备的日常快充需求。

充电头网通过拆解了解到，这款充电器的AC-DC降压部分采用力生美LN9T39HV+LN5S21A方案，该方案均内置MOS管以简化电路，输出端采用英集芯IP2716协议芯片和真茂佳MOS，用料扎实。充电器内部采用双板设计增加空间利用率，减小产品体积，此外两板子之间设有隔离板，变压器和电容等打胶加固，设计做工合理。游戏网
