基于XD3203W系列Zigbee3.0模块的单火线开关PCBA方案

发表时间：2020-06-23 12:02:38 作者：编辑部 来源：游戏王国 浏览：次

在上一篇文章中，小编为您详细介绍了关于《专家全面解读北斗三号：不仅服务全球还能为空间站导航》相关知识。本篇中小编将再为您讲解标题基于XD3203W系列Zigbee3.0模块的单火线开关PCBA方案。

原标题：基于XD3203W系列Zigbee3.0模块的单火线开关PCBA方案

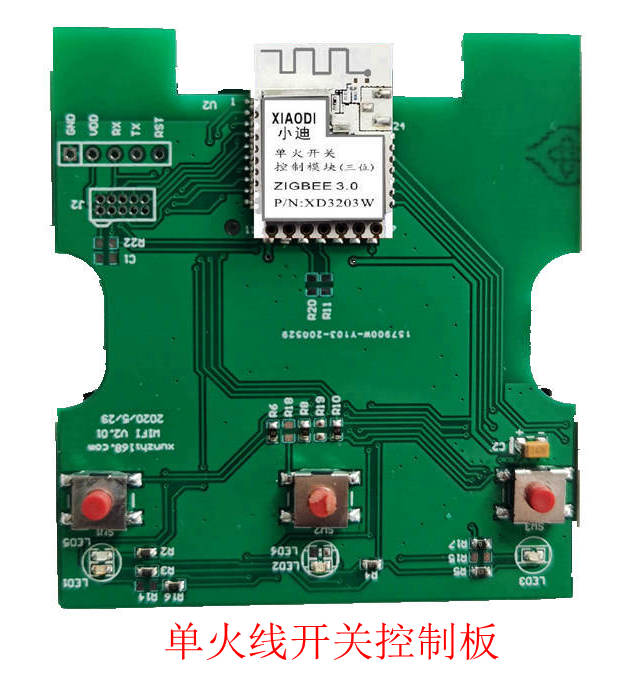

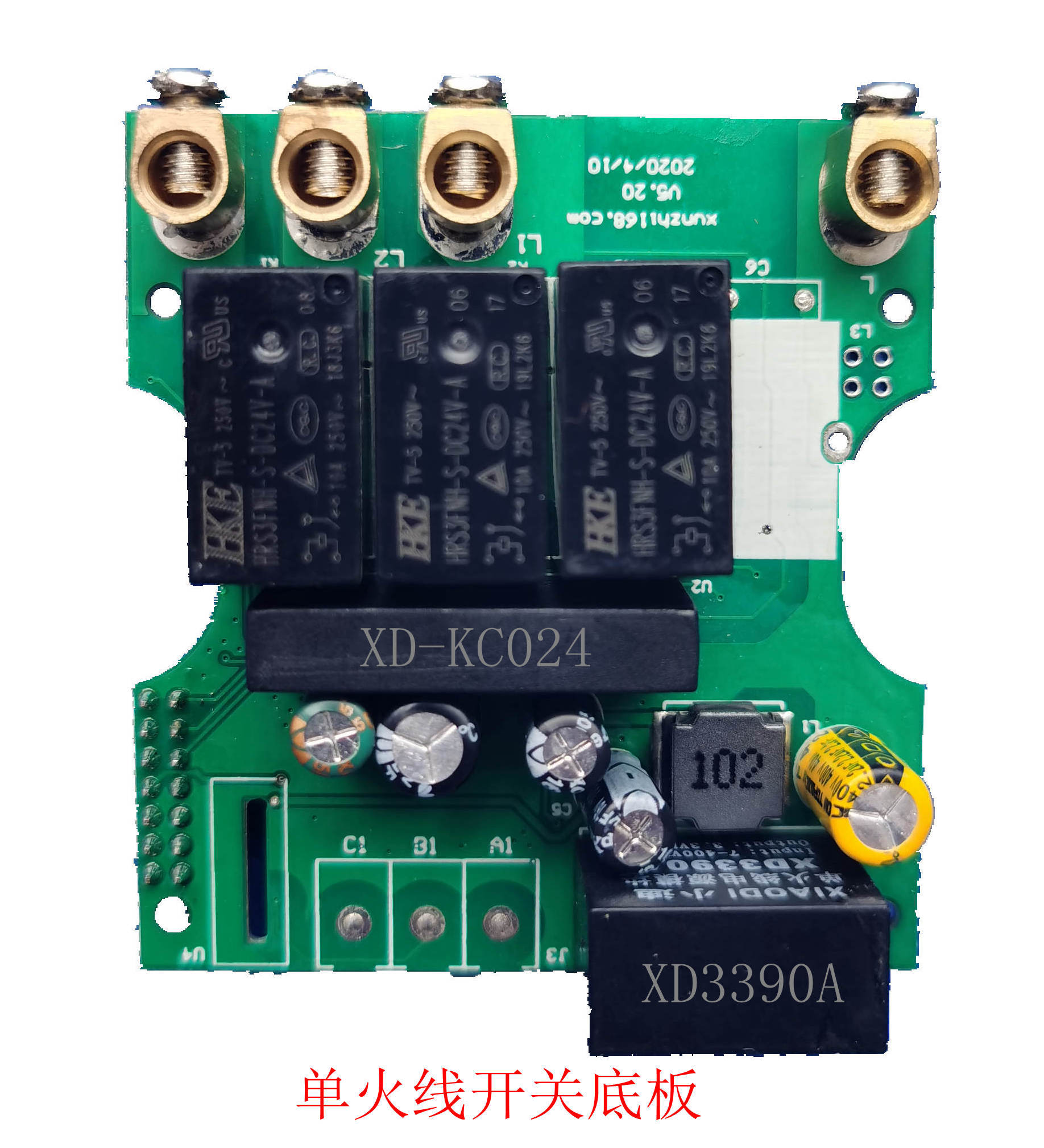

基于XD3203W系列Zigbee3.0单火线开关模块的Zigbee3.0单火开关电路主要由两部分组成：单火开关底板 + 单火开关控制板。其中底板主要由单火线电源模块XD3390A和单火线驱动模块XD-KC024A组成；控制板由Zigbee3.0单火线开关模块（XD3201W，XD3202W，XD3203W，XD3204W分别用于1-4位开关）组成。

基于EFR32MG芯片，采用标准Zigbee3.0的单火开关方案，可方便的无缝接入各厂商自己的Zigbee3.0网关、云服务以及控制终端（App、小程序、兼容第三方智能音箱），解决Zigbee3.0单火开关硬件、软件开发周期较长的行业问题，实现了免开发的高性价比单火线智能开关解决方案，无需电路设计，无需软件设计，只需要根据自己的开关外壳调整修改一下PCBLayout即可。稳定方案、现成电路、技术支持等助您快速实现工程样板到量产的过程。

单火线开关方案特点：

1.支持15dBm超大发射功率（解决了功耗与控制距离近的问题）；

2.无线控制响应时间250mS，按键响应时间200ms（解决了功耗与APP反应慢的问题）；

3.支持1~4位单火线智能开关；

4.支持每路3W-2200W负载灯具（无鬼火不闪烁、开关发热低）；

5.状态反馈：开关状态实时反馈一目了然。

6.灯检测：检测是否安Zhuang或损坏。

7.夜间指示：按键自带夜间指示灯(蓝色呼吸灯)，晚上不用摸黑开灯；待机状态蓝色指示，柔光LED，温和不刺眼。

单火线开关方案介绍：

Zigbee3.0单火开关方案主要由两部分组成：单火开关底板 + 单火开关控制板。 1.单火开关底板：采用迅迪电子（专门做单火,做得更专业）的成熟稳定的单火线技术方案（高性价比的大功率继电器方案，各类灯具兼容、3-2200W负载通用，无“鬼火”不闪烁、触点不粘结，电路不烧机），单火开关底板主要由单火线电源模块XD3390A和单火线驱动模块XD-KC024A及其他元器件组成（XD3390A典型功耗小于2.3mW(@Vout1=3.3V带载200uA时），空载功耗趋近“零”mW。）。

2.1） Zigbee3.0模块：采用业内优越的无线通讯芯片厂商SiliconLabs（亦称“芯科科技）的EFR32MG芯片（功能强大而性能稳定），并由世界500强企业的代工厂家生产的Zigbee3.0模块（确保工艺先进和品质可靠）。

2.2）控制软件（固件集成）：采用Zigbee3.0标准协议栈及成熟单火开关优化算法，性能稳定功耗低。迅迪电子采用Silicon Labs EFR32MG21芯片模块开发的ZigBee单火线开关控制模块是一款嵌入式Zigbee无线通讯模块，支持Zigbee3.0标准亦可向后兼容，具有业内优越的RF性能。

ZigBee单火线开关控制模块系列型号：

一位单火控制模块：XD3201W

二位单火控制模块：XD3202W

三位单火控制模块：XD3203W

四位单火控制模块：XD3204W 游戏网
