拆解报告：ONN10000mAh18WPD双向快充移动电源

在上一篇文章中，小编为您详细介绍了关于《“新基建”加速布局蓄能粤港澳大湾区新发展》相关知识。本篇中小编将再为您讲解标题拆解报告：ONN10000mAh18WPD双向快充移动电源。

原标题：拆解报告：ONN 10000mAh 18W PD双向快充移动电源

ONN是北美数码配件品牌，旗下产品包括充电器、无线充、数据线、蓝牙耳机等。最近充电头网拿到ONN一款10000mAh 18W双向快充移动电源，这款充电宝配备目前市场火热的1A1C接口，USB-C口支持18W PD双向快充，USB-A口支持18W QC快充，双向快充无论是给充电宝蓄电还是给设备充电，速度都很快。下面充电头网就对这款产品进行拆解，一起来看看里面用料做工如何。

一、ONN 18W PD快充移动电源外观

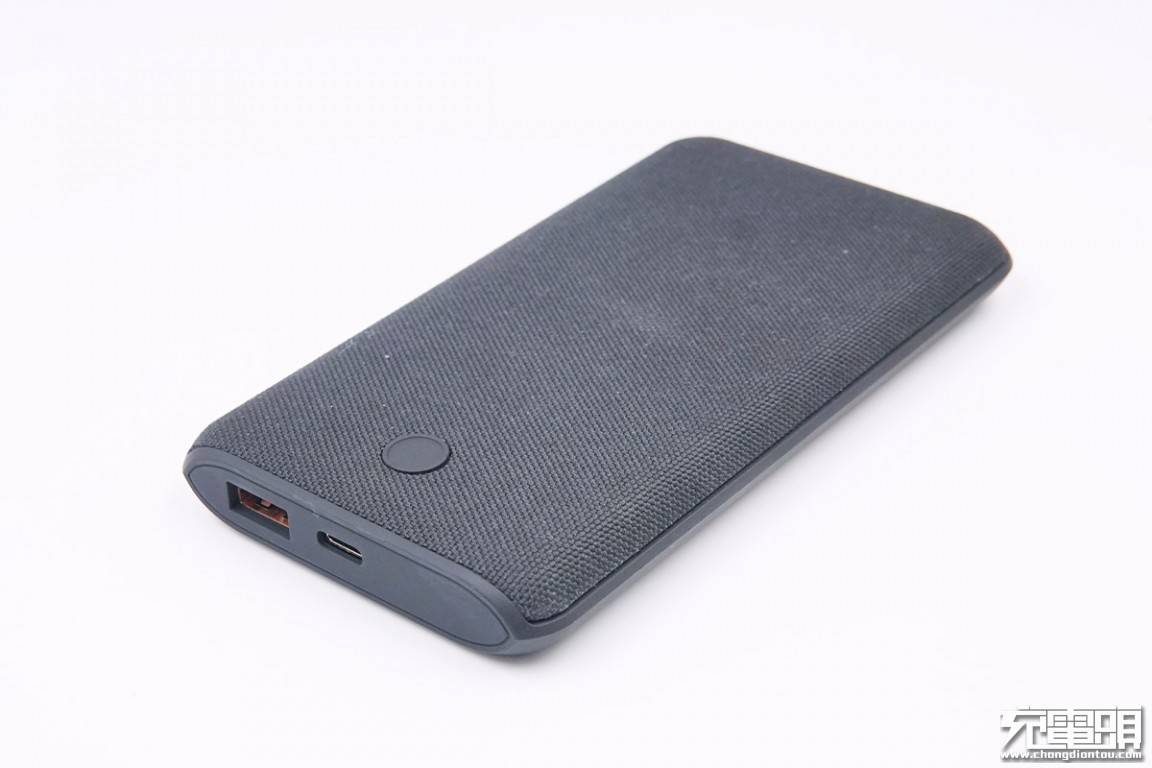

ONN这款移动电源采用PC阻燃材质黑色外壳，机身壳正面贴有针织面料，背面具有类肤手感，手感好。移动电源造型扁平，边角圆润，携带方便。

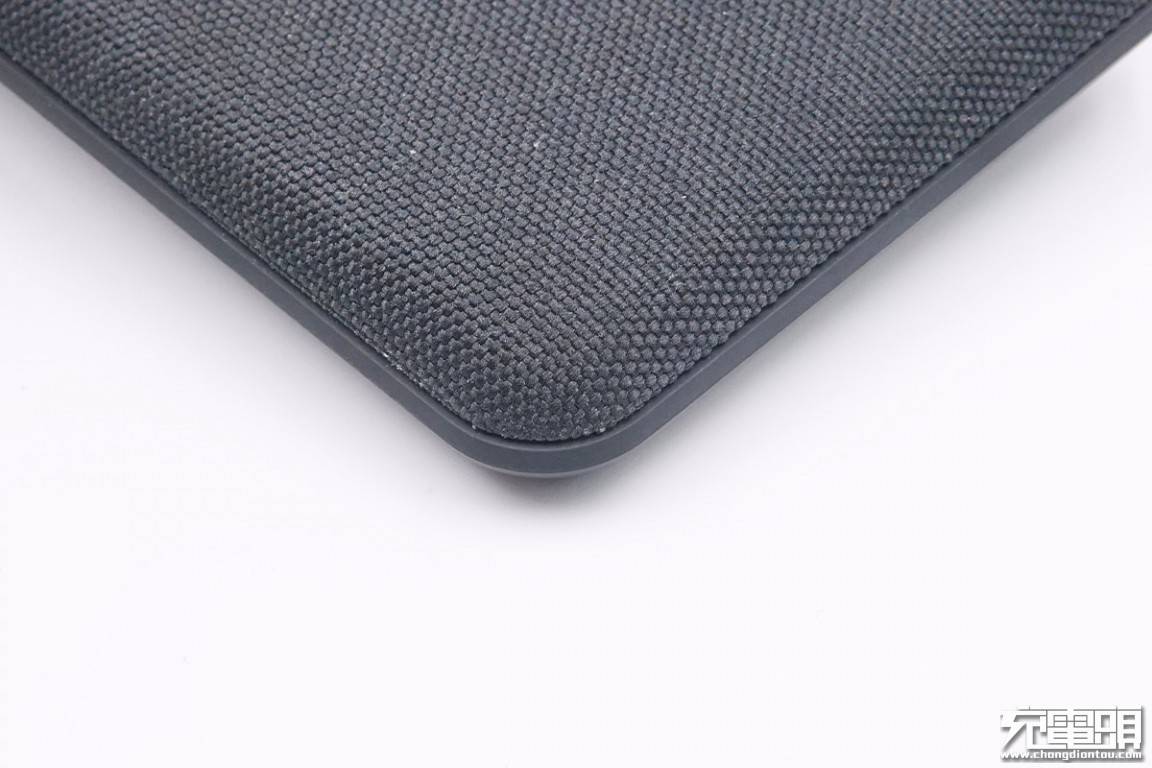

机身边角平缓弧面过渡，携带不硌手。

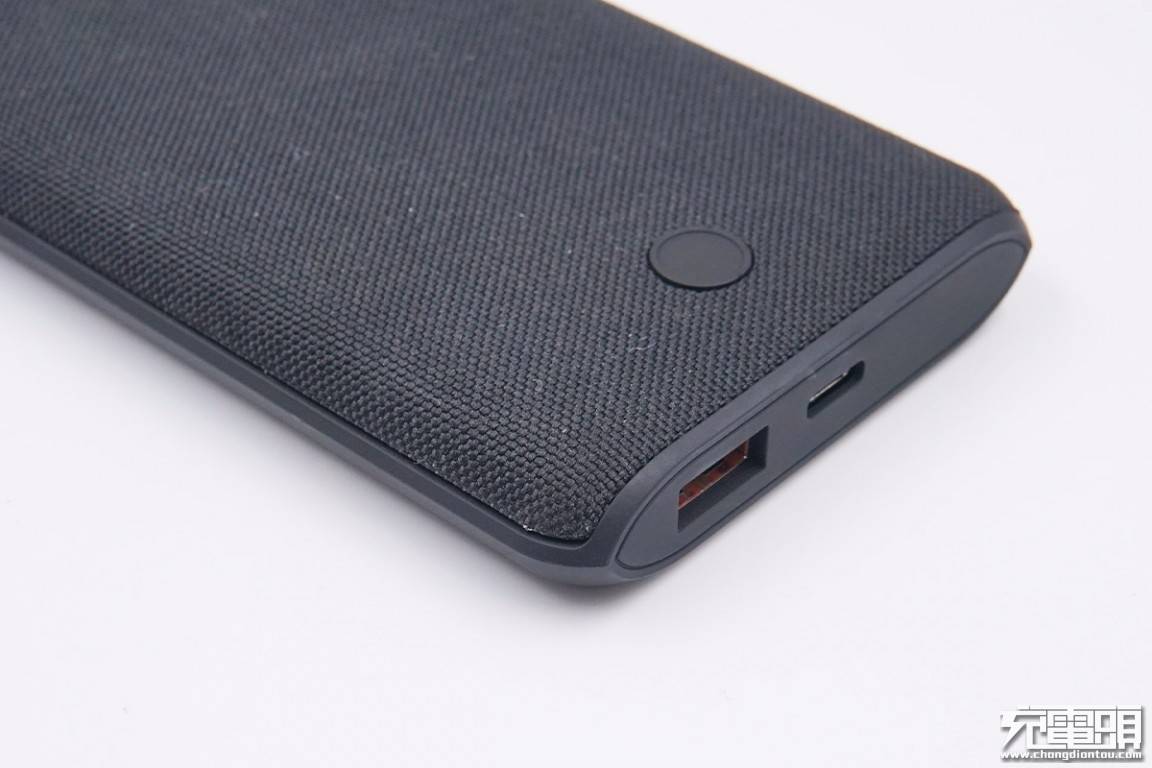

机身正面靠近USB接口处有圆形电源键。

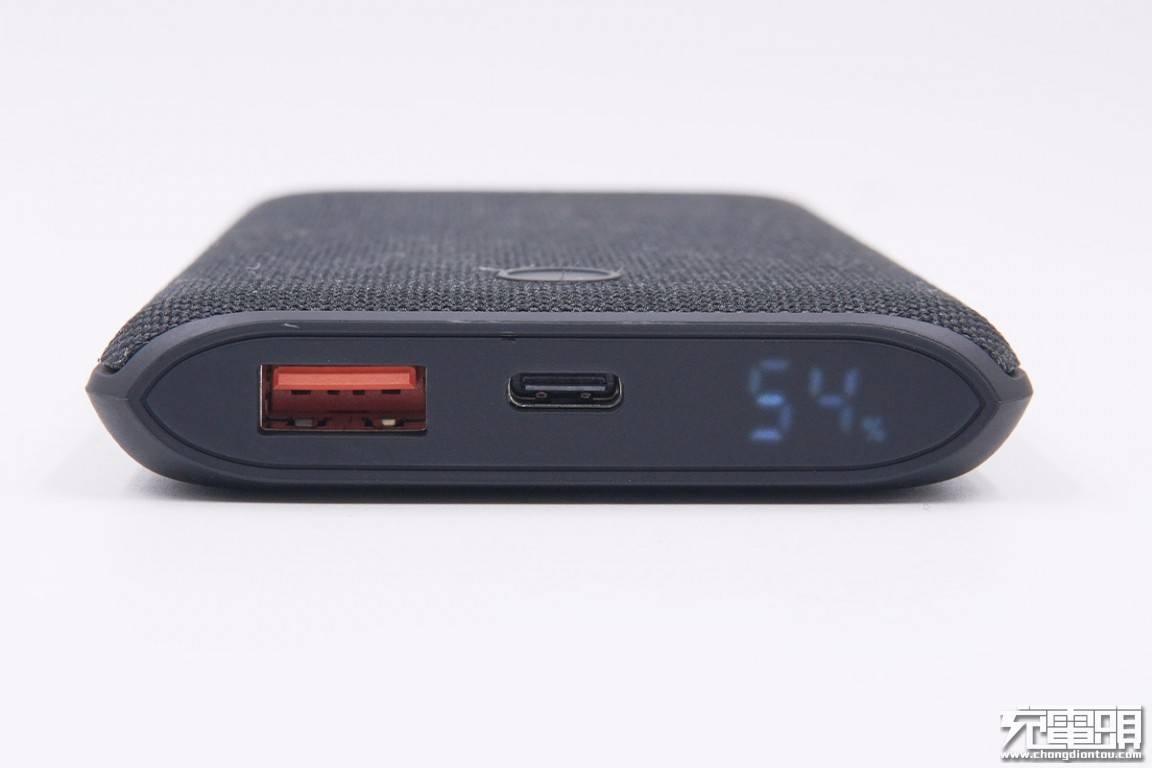

移动电源顶部配有1A1C接口，USB-A接口橘红色胶芯，最大输出18W；USB-C口黑色胶芯不漏铜，支持18W PD双向快充。此外右边还有LED电量显示屏，可随时观察剩余电量。

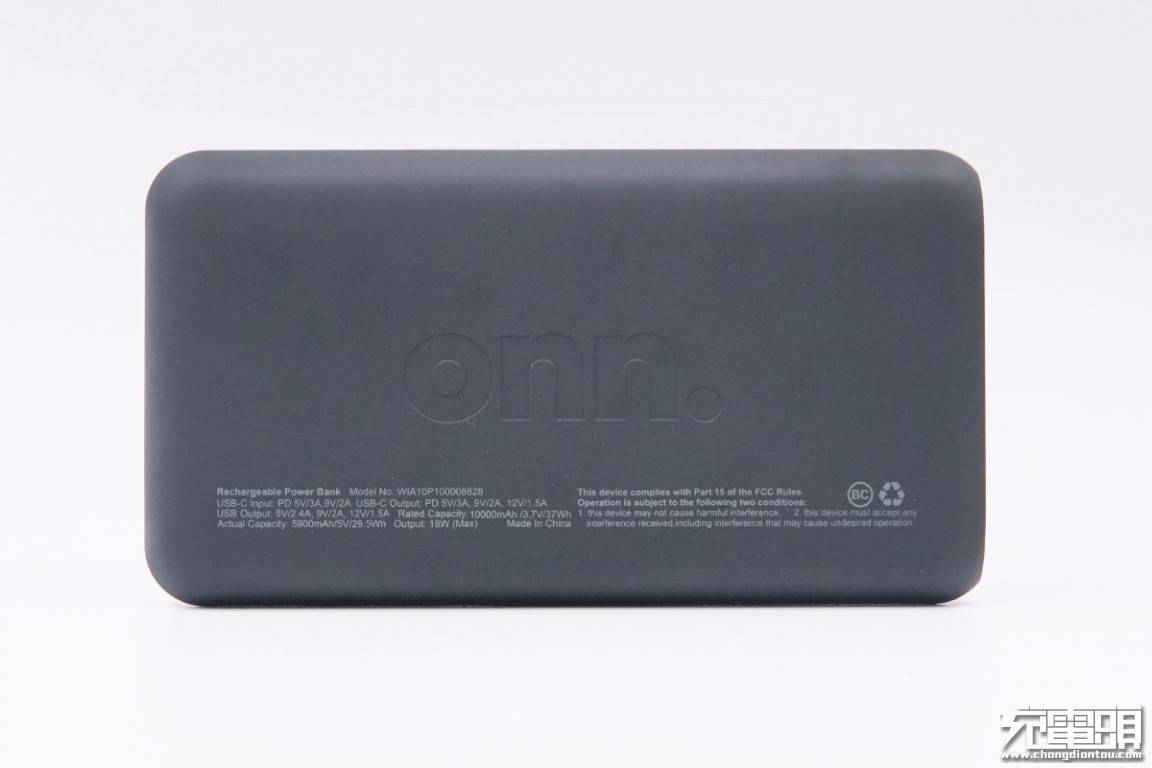

机身背面设计有ONN品牌并标注移动电源参数信息

型号：WIA10P100008828

USB-C输入：5V3A、9V2A

USB-C输出：5V3A、9V2A、12V/1.5A

USB-A输出：5V2.4A、9V2A、12V/1.5A

电池容量：10000mAh/3.7V/37Wh

额定容量：5900mAh/5V/29.5Wh

最大输出：18W

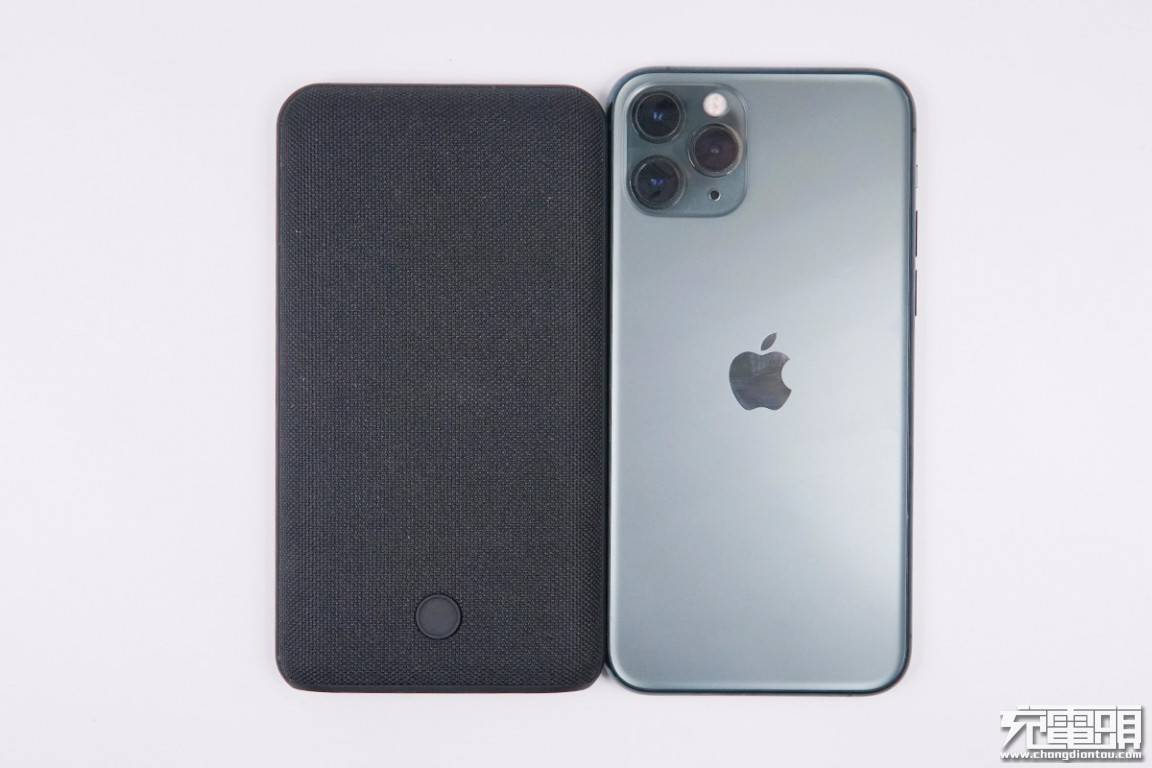

体积方面，和iPhone 11 Pro大小对比，两者大小差不多。

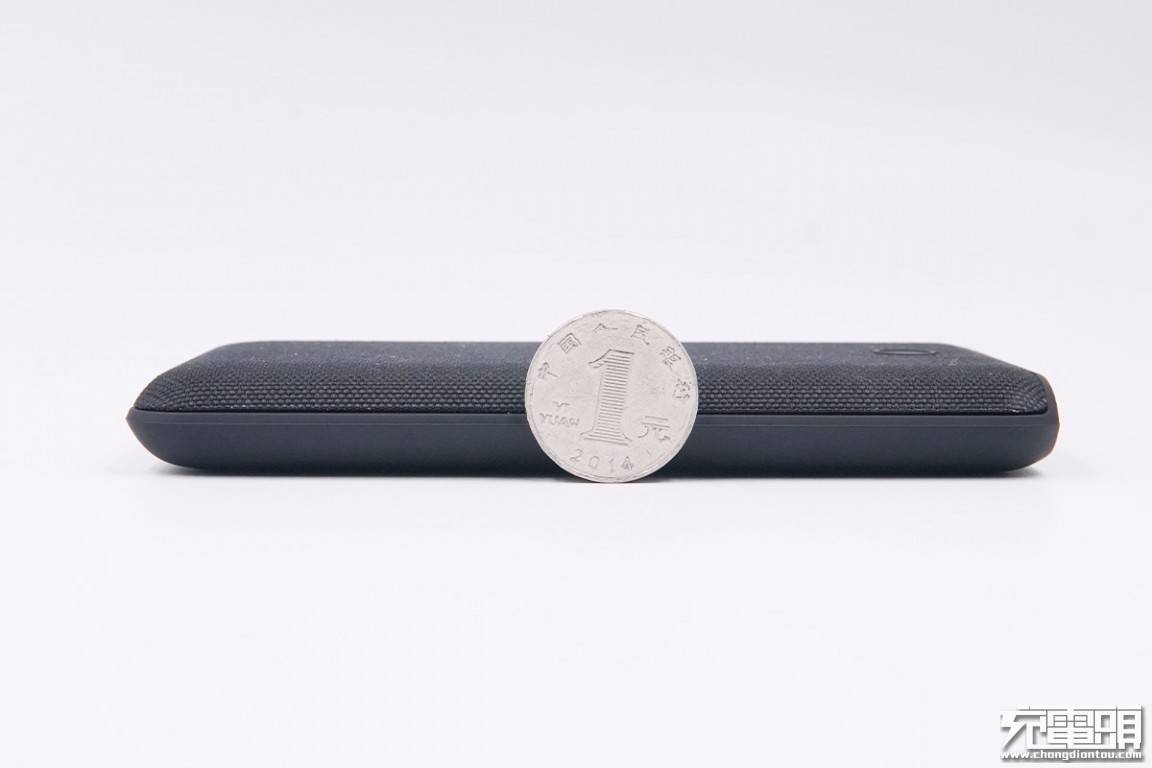

厚度约为一元硬币直径的三分之二。

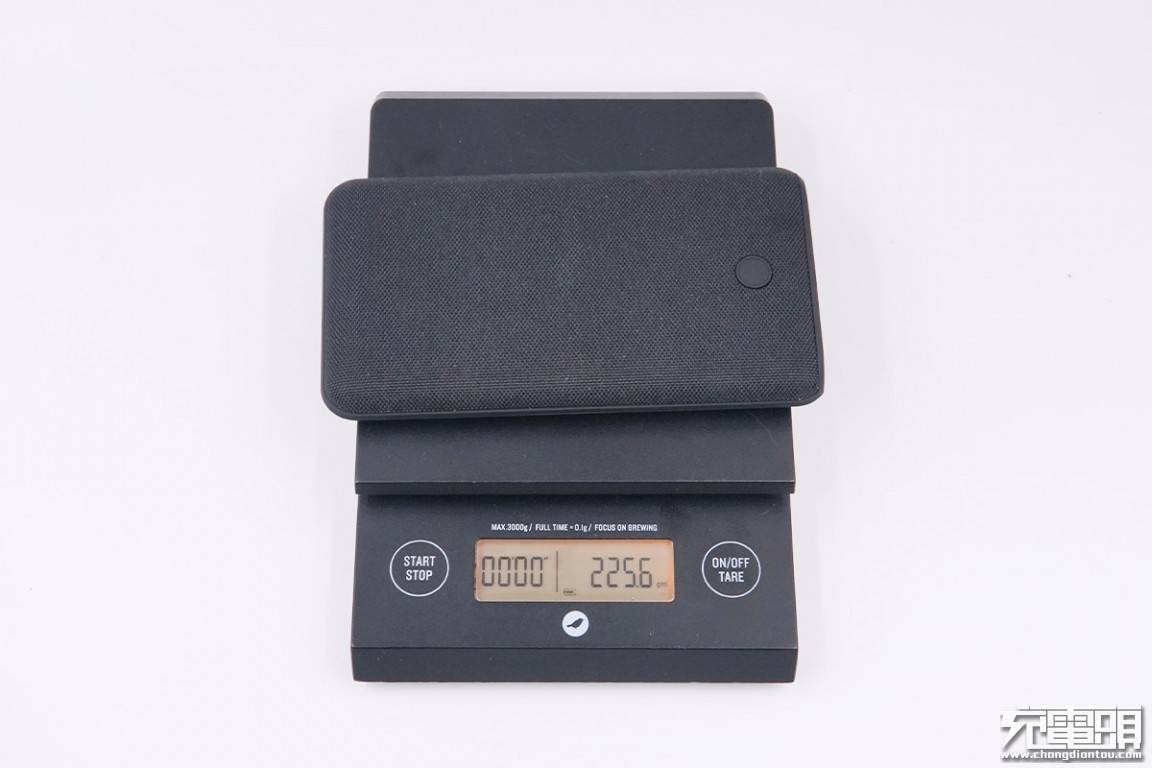

净重约为226g。

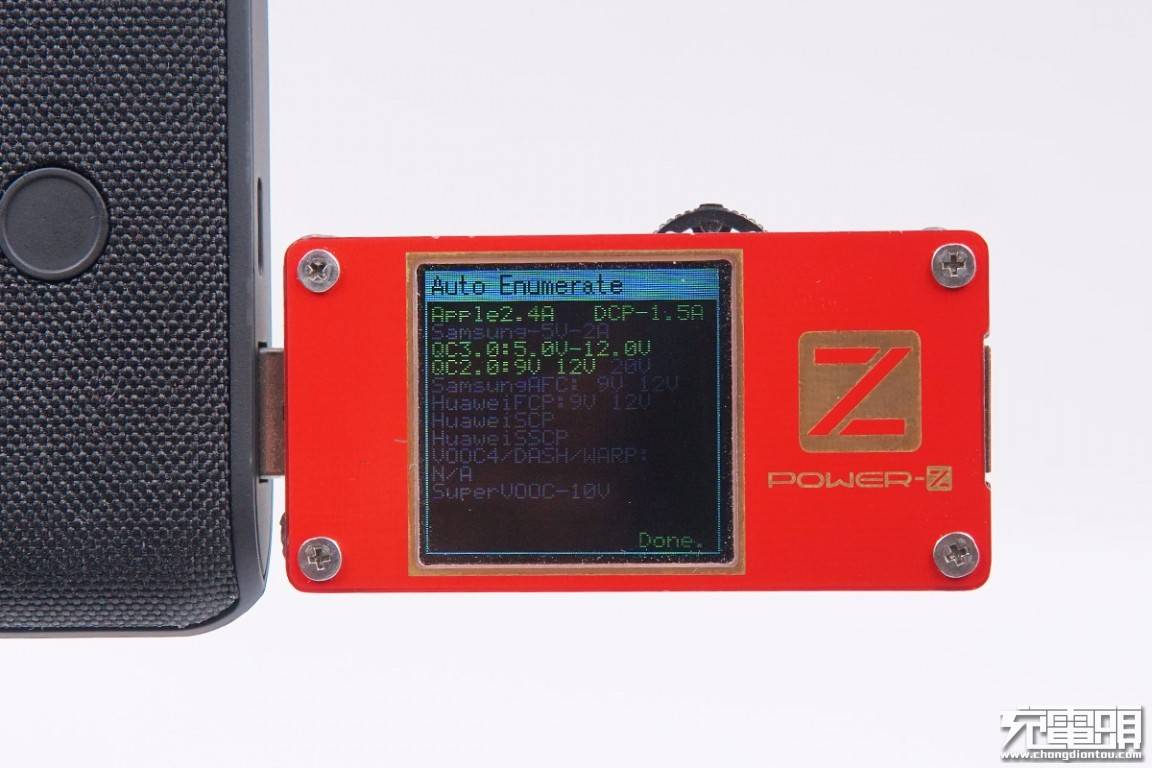

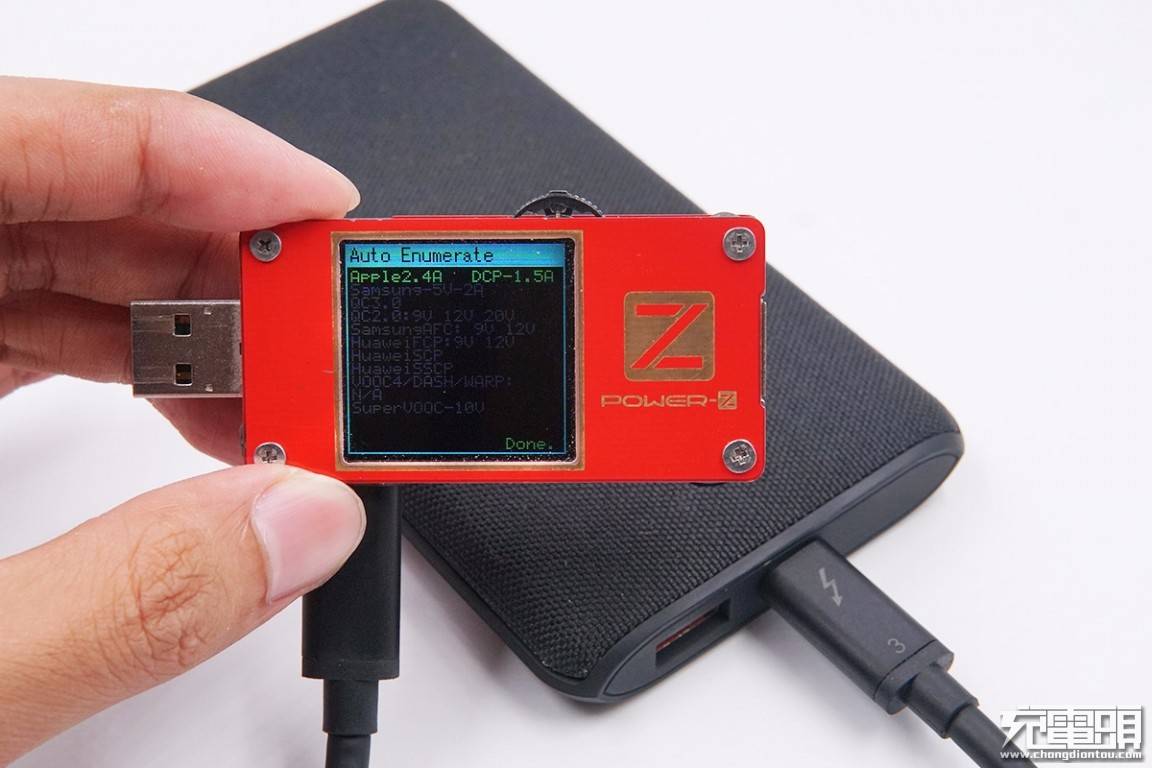

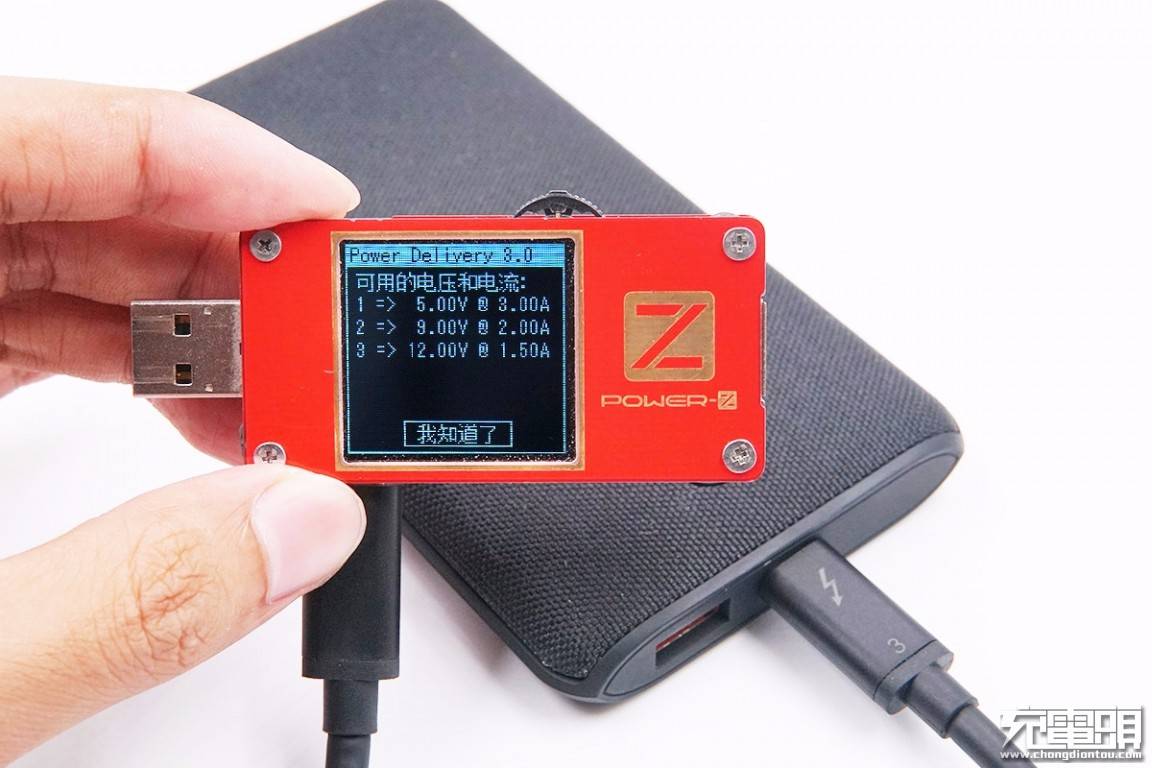

使用ChargerLAB POWER-Z KT001检测USB-C口PDO报文，显示支持USB PD3.0快充标准，具备5V3A、9V2A、12V/1.5A三组固定电压档位。

USB-C口除了支持USB PD3.0快充外，仅支持Apple 2.4A和DCP协议。

USB-A口的输出支持Apple 2.4A、DCP、QC2.0和QC3.0协议。

二、ONN 18W PD快充移动电源拆解

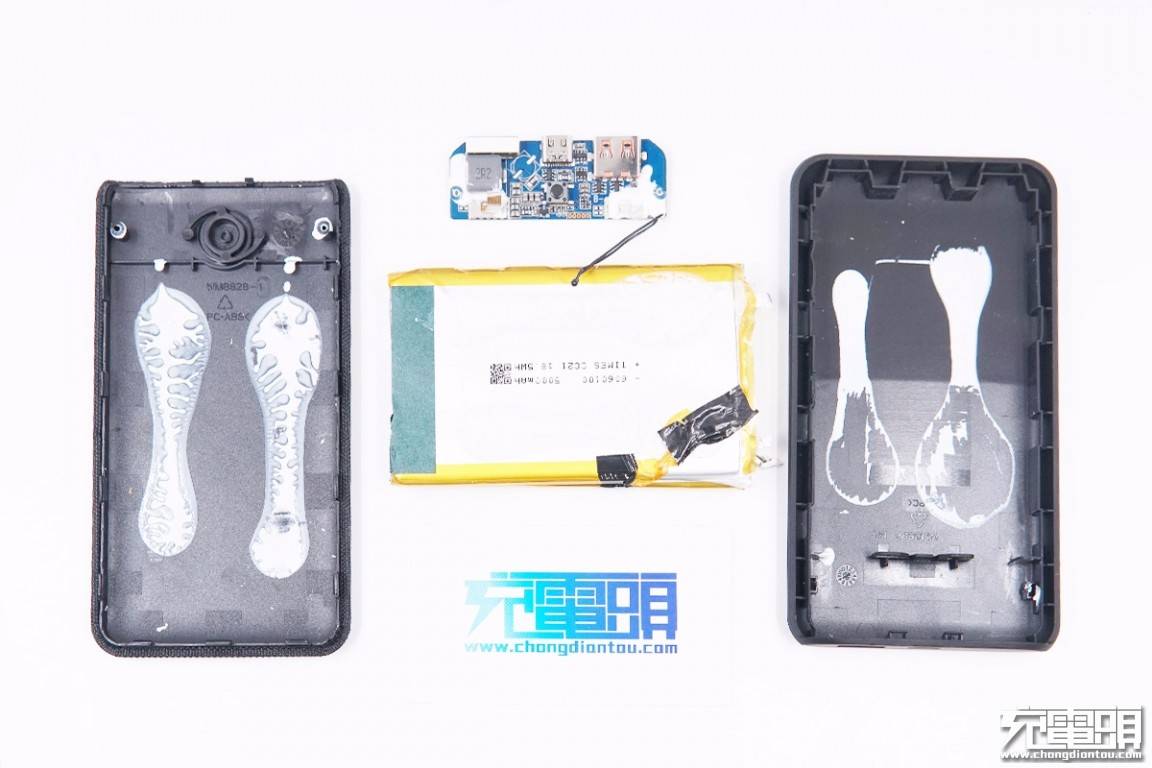

从侧面将机身壳拆开，机身壳采用卡扣进行封装固定，电池使用胶水固定在外壳上。

PCB板使用固定柱进行固定，和电芯焊接处打胶绝缘保护，并且两者之间设有隔离板，电芯底部则粘贴青稞绝缘纸保护。

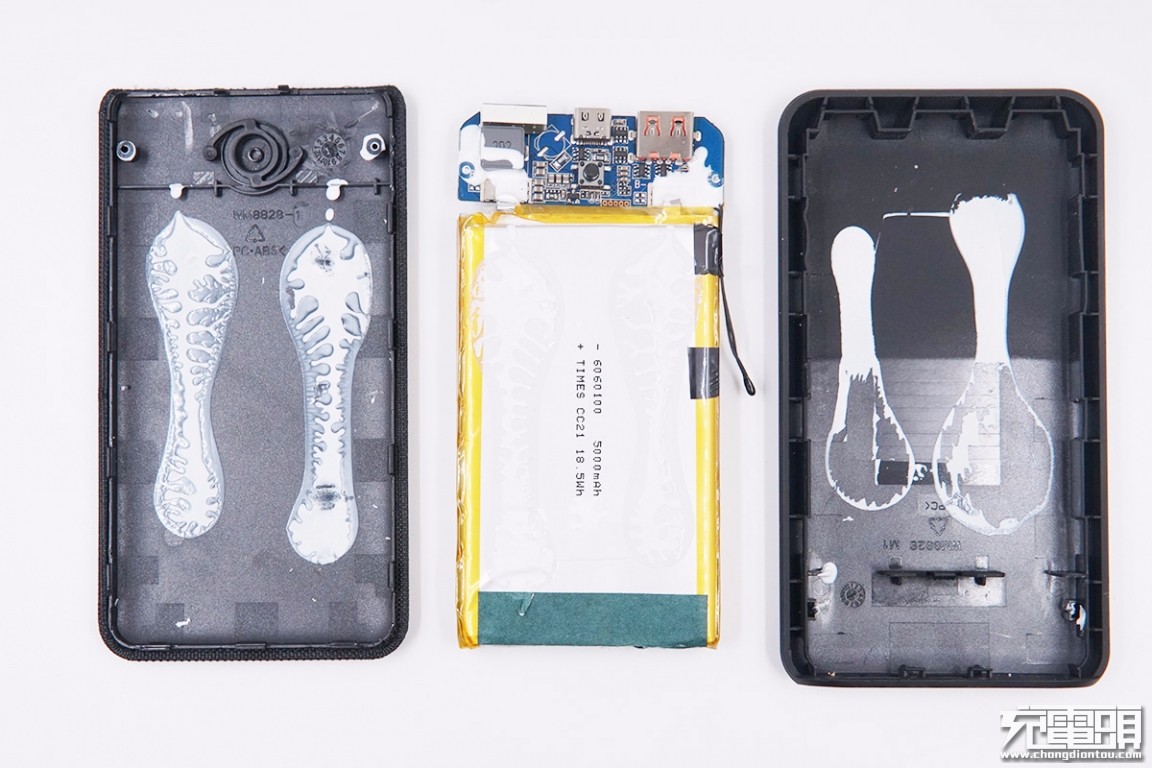

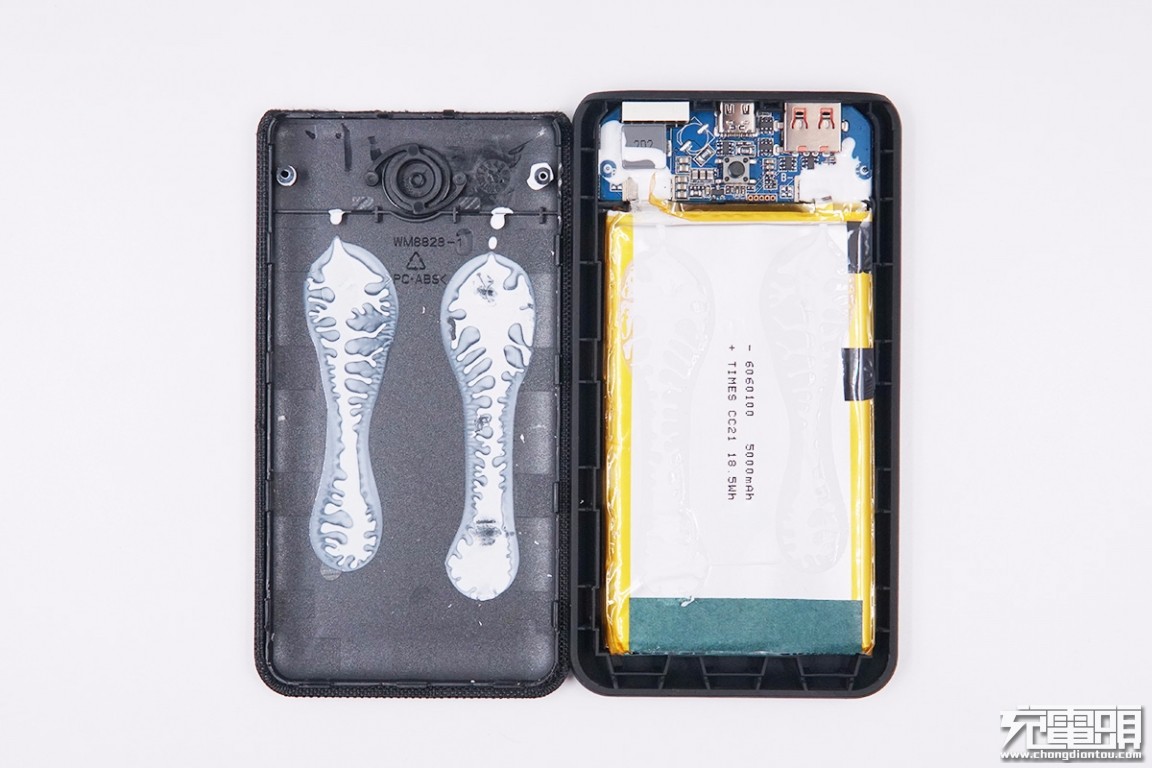

将电芯和PCB板取出，另一半机身壳上同样注胶对电芯进行固定，电芯侧面有热敏电阻检测温度。

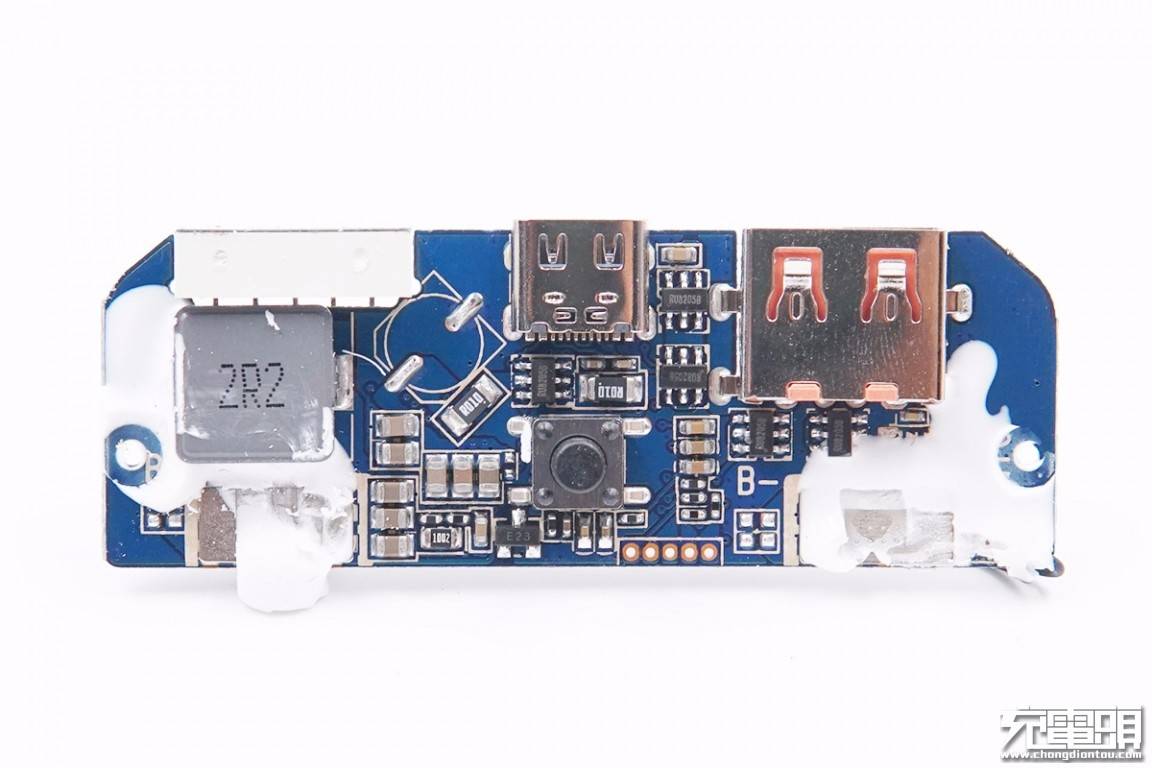

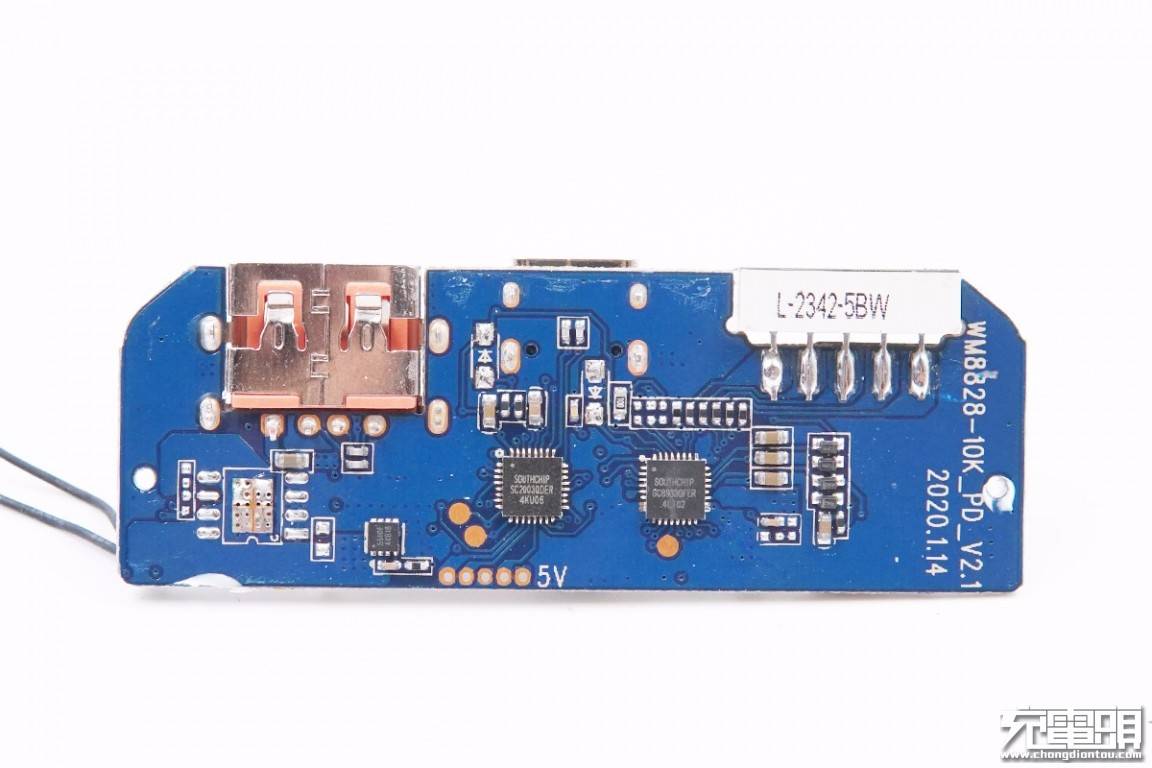

PCB板正面一览，焊接有2R2合金电感、电源开关键以及几颗供电切换MOS管。

背面设有协议芯片、升降压芯片和电池保护芯片。

通过对PCB板正背面电路布局观察发现，这款移动电源采用典型的协议芯片搭配升降压转换器实现充电放电架构，并由SOUTHCHIP南芯SC2003+SC8933+SC5510F整套移动电源快充方案加以实现。下面我们就详细了解各元器件的信息。

USB-C口输入输出切换开关管，锐骏RU8205B，双NMOS，耐压20V。

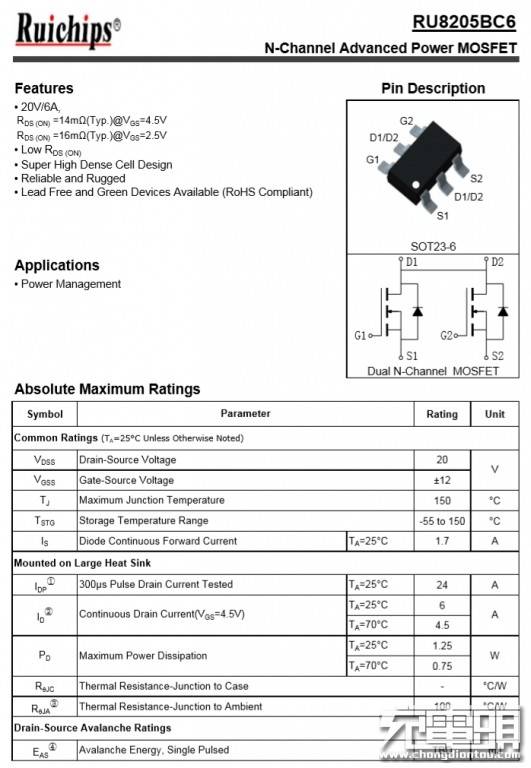

锐骏RU8205B 详细资料。

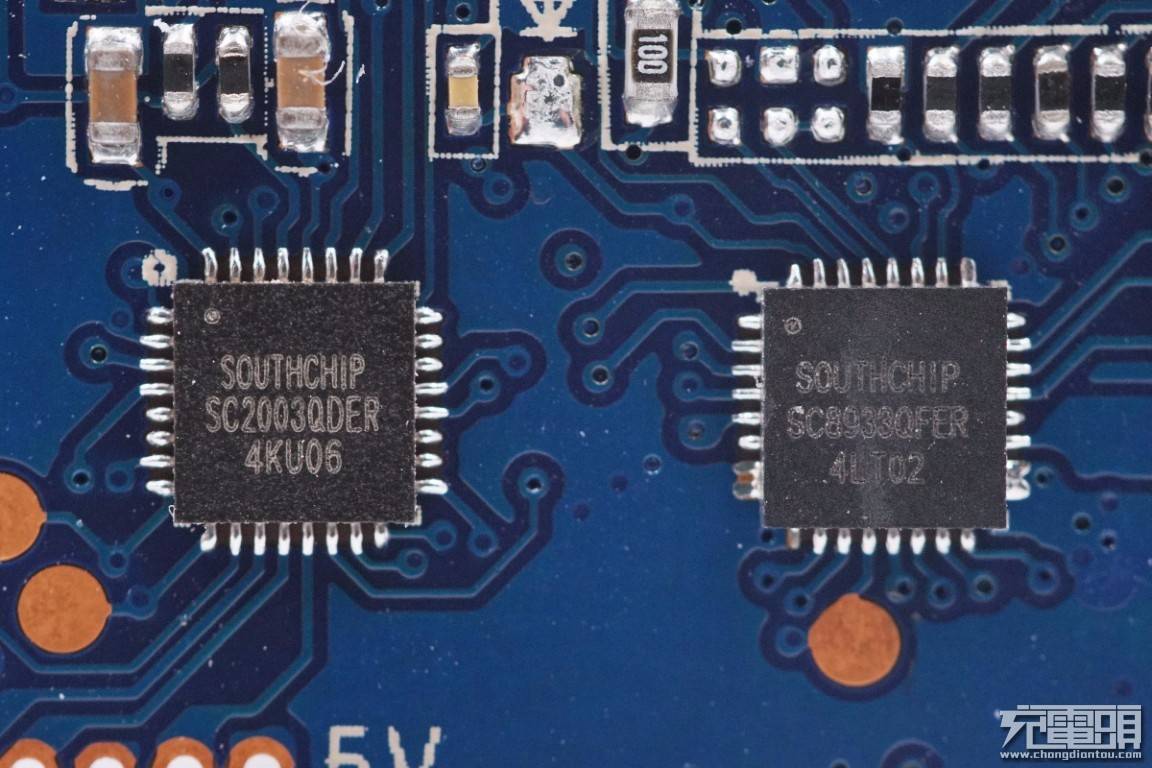

SOUTHCHIP南芯SC2003+SC8933移动电源快充方案，前者负责协议握手和调节电压以及电量显示和移动电源整机控制，后者执行充放电管理以及功率转换。

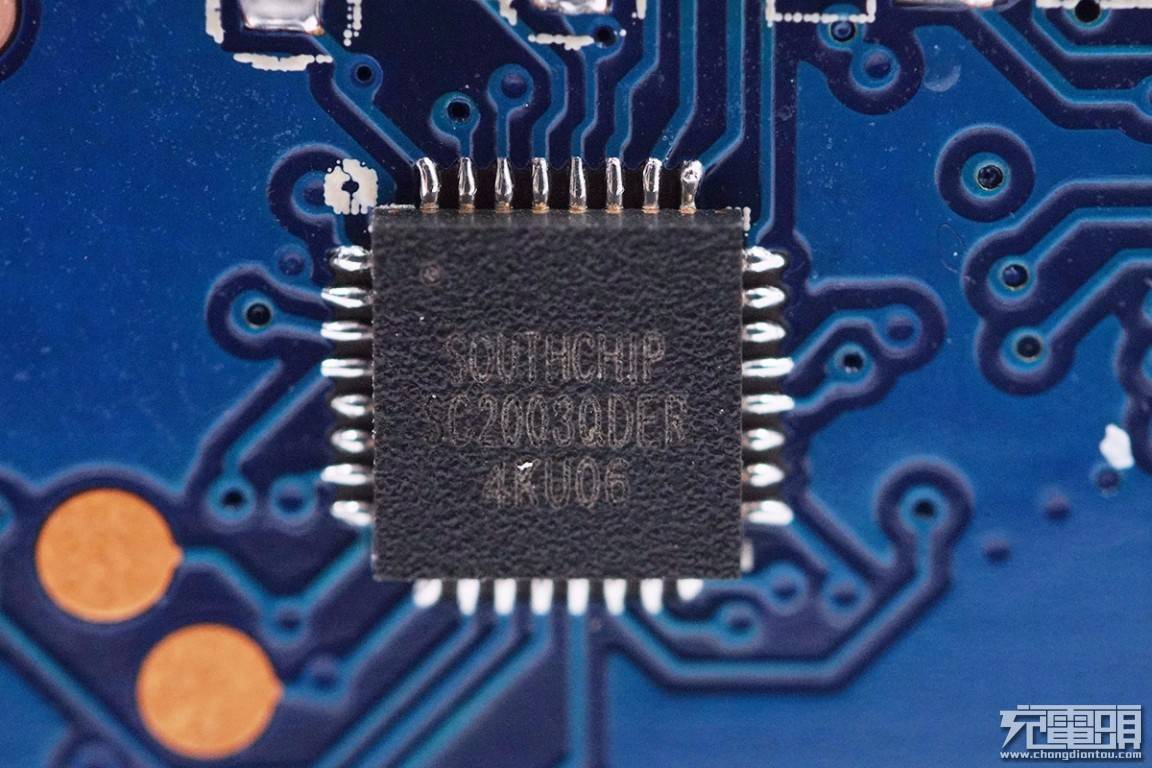

南芯SC2003是一款高度集成的USB PD控制器，可用于多种应用。其具有30V的额定电压和多重内置保护，包括热保护、过压、欠压、过流和短路保护，以确保系统的安全运行；集成了门驱动器、10-b ADC和高精度放大器，将外部组件减少到最小；它符合最新的USB-C和PD标准，适用于移动充电器、汽车充电器和电源组应用。

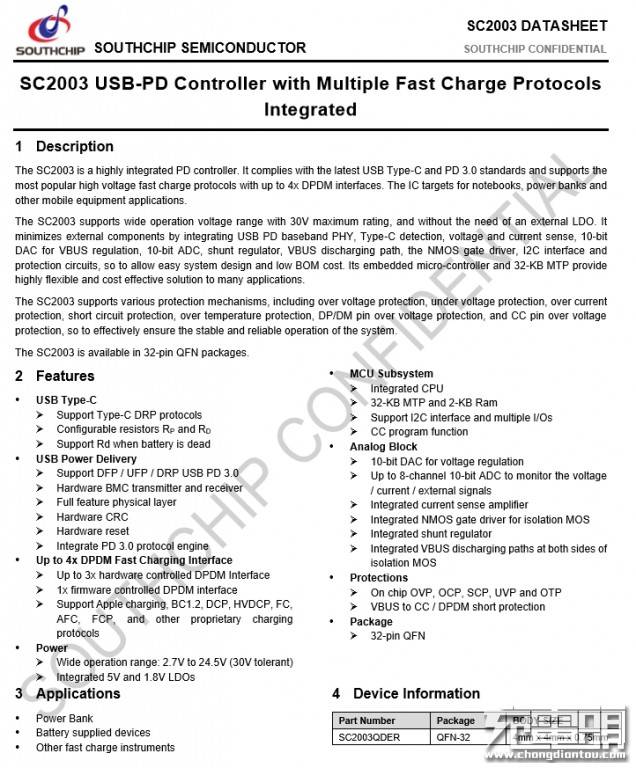

南芯SC2003详细资料信息。

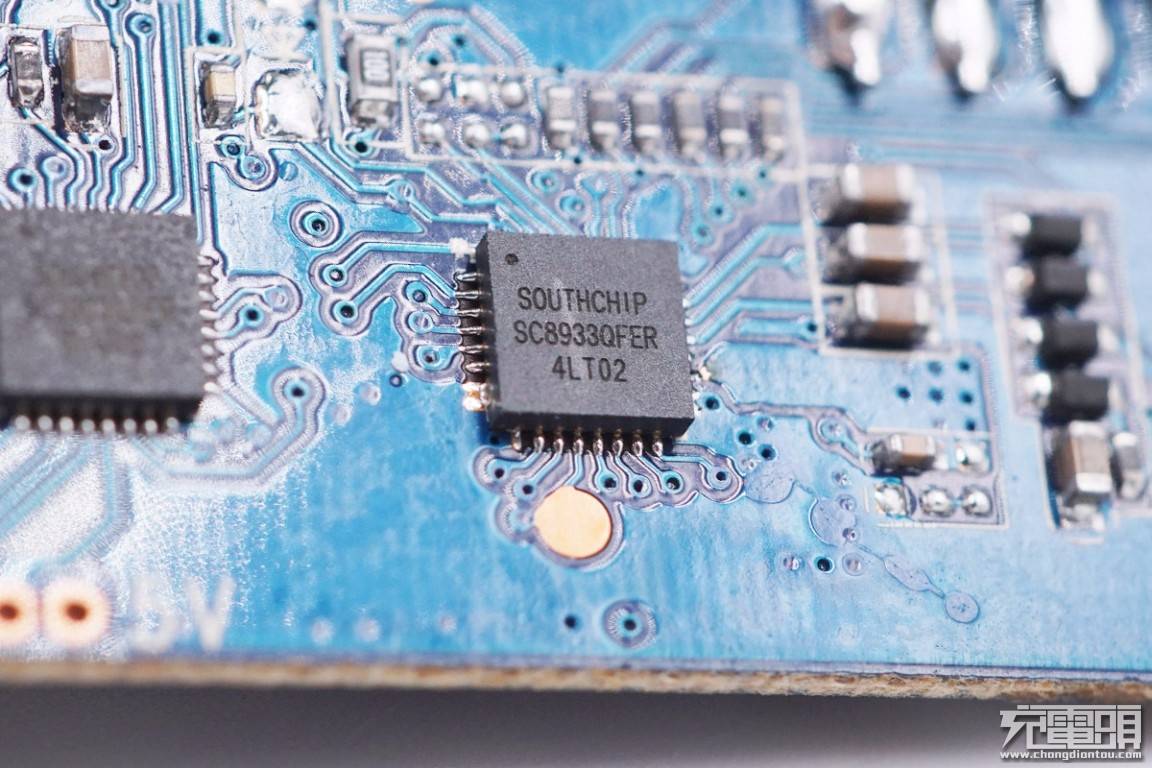

南芯SC8933是一款具有反向升压放电功能的同步降压充电转换器。内部集成了两个超低导阻的NMOS，可支持高达12V的高效充放电操作；采用I2C接口，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS控制器，最高支持3个USB端口。仅为 4*4mm 的QFN封装，外围器件少，非常节省空间。

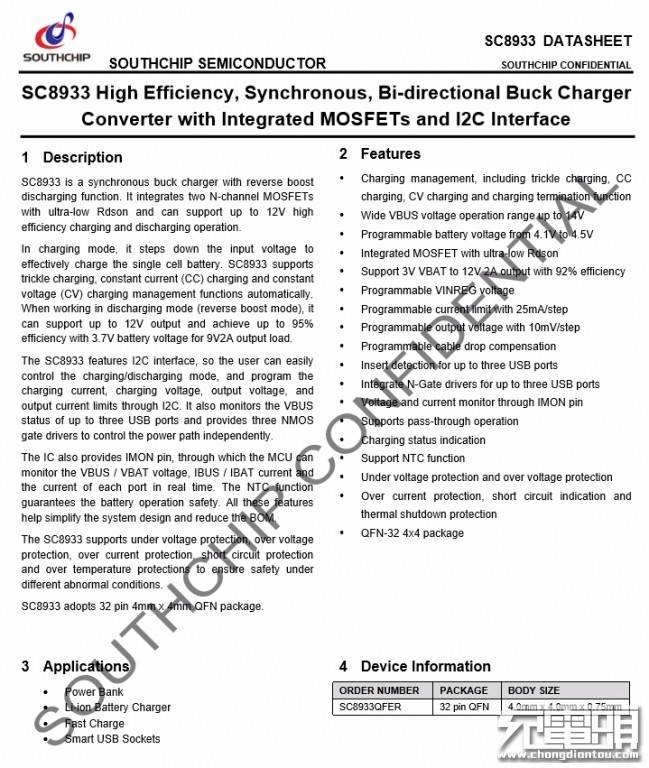

南芯SC8933资料信息。

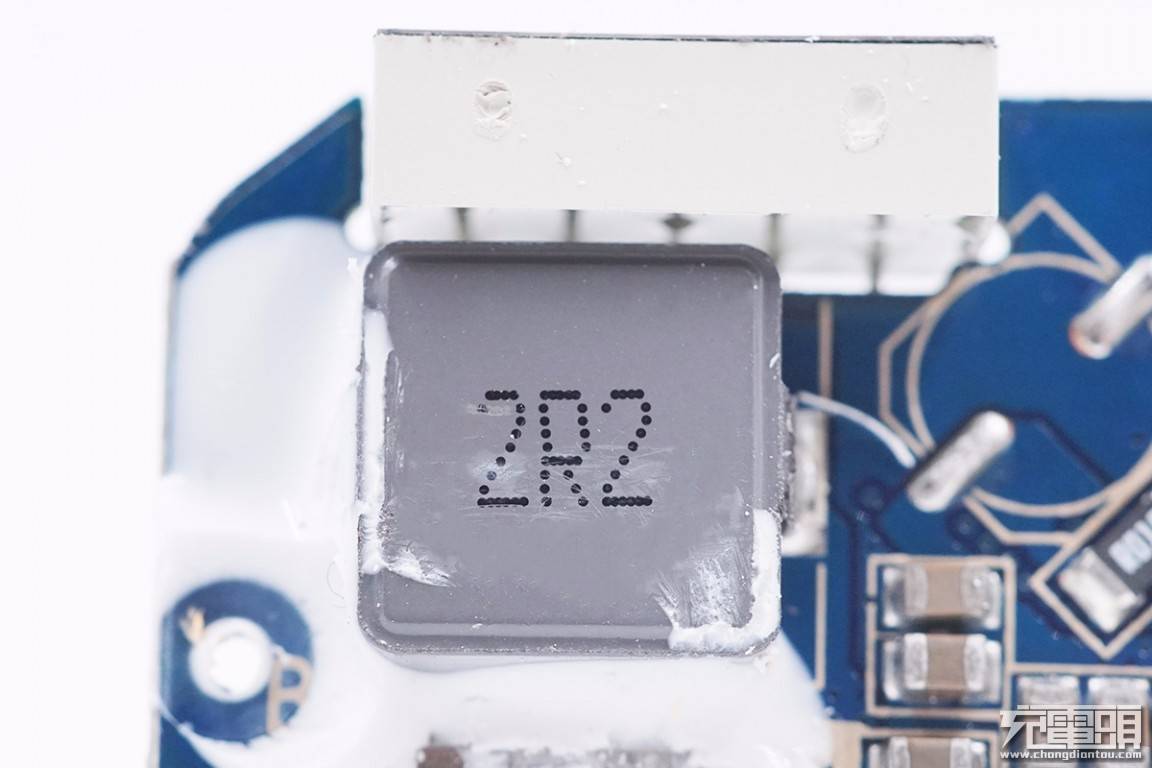

2R2电感特写，配合SC8933进行升降压，打胶加固加强散热。

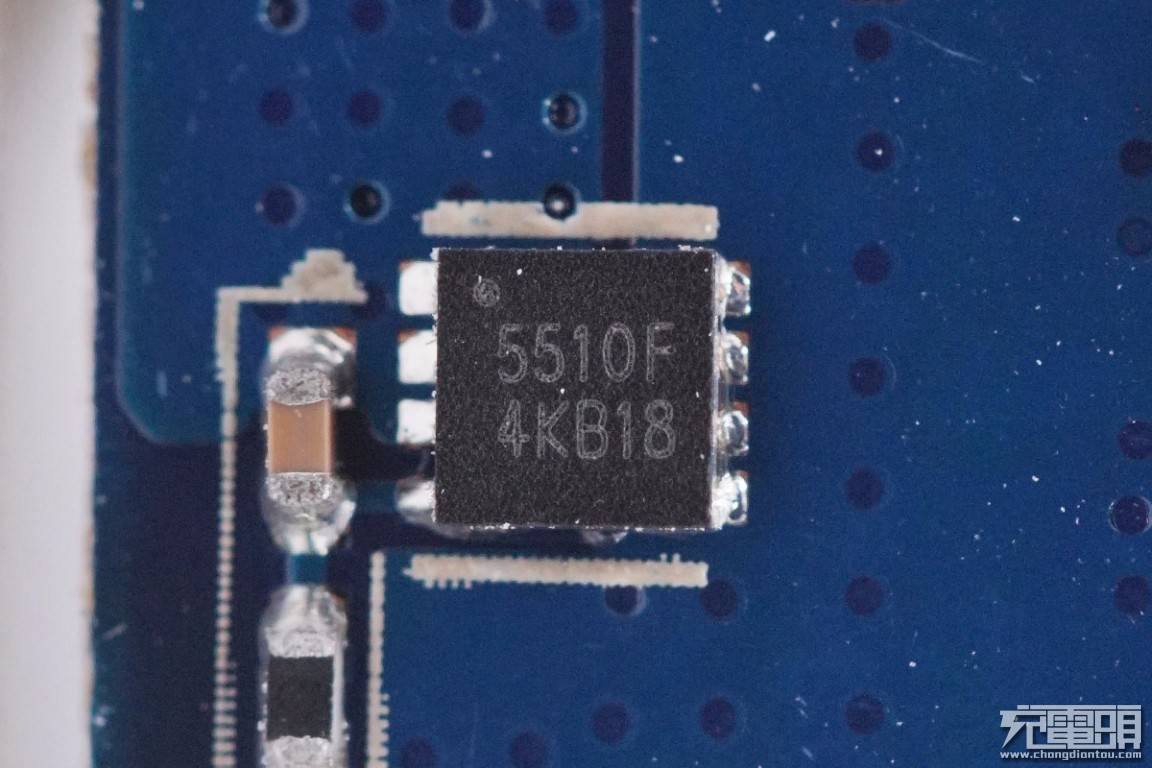

南芯SC5510F是一款高度集成的单电池锂离子电池保护。它内部集成9mΩ MOSFET，提供电池过压保护和欠压保护、充放电过电流保护和负载短路保护等电池保护功能，SC5510F只需要一个电容和一个电阻组成的少量外部元件，且采用DFN2x2小封装，可以有效地减少空间和成本，特别是对于空间有限的电池组应用。

此外SC5510F还可以针对不同的电池规格和应用进行参数定制化，用户可以按照具体需求进行参数选型，实现保护功能定制化。充电头网此前已对南芯SC5510系列做了相关报道。

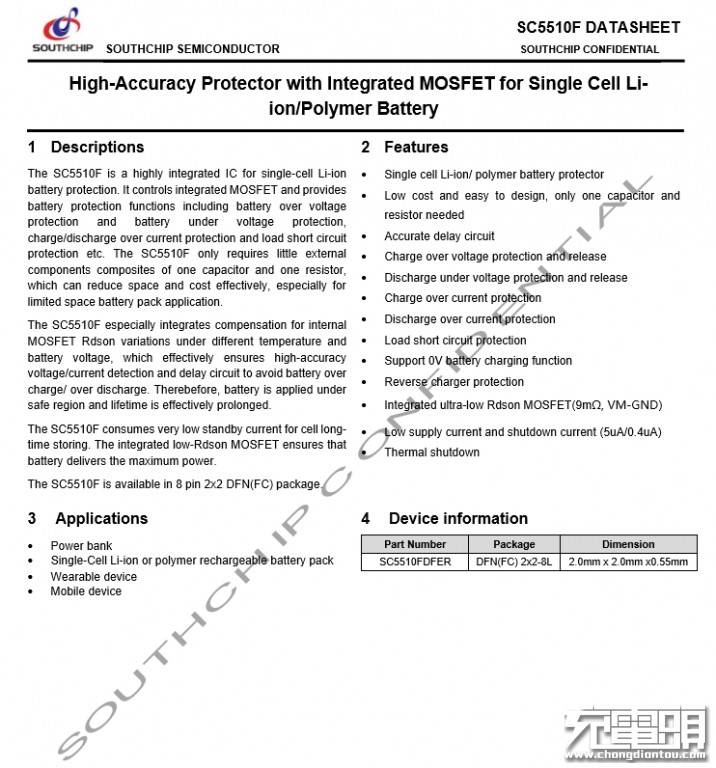

南芯SC5510F资料信息。

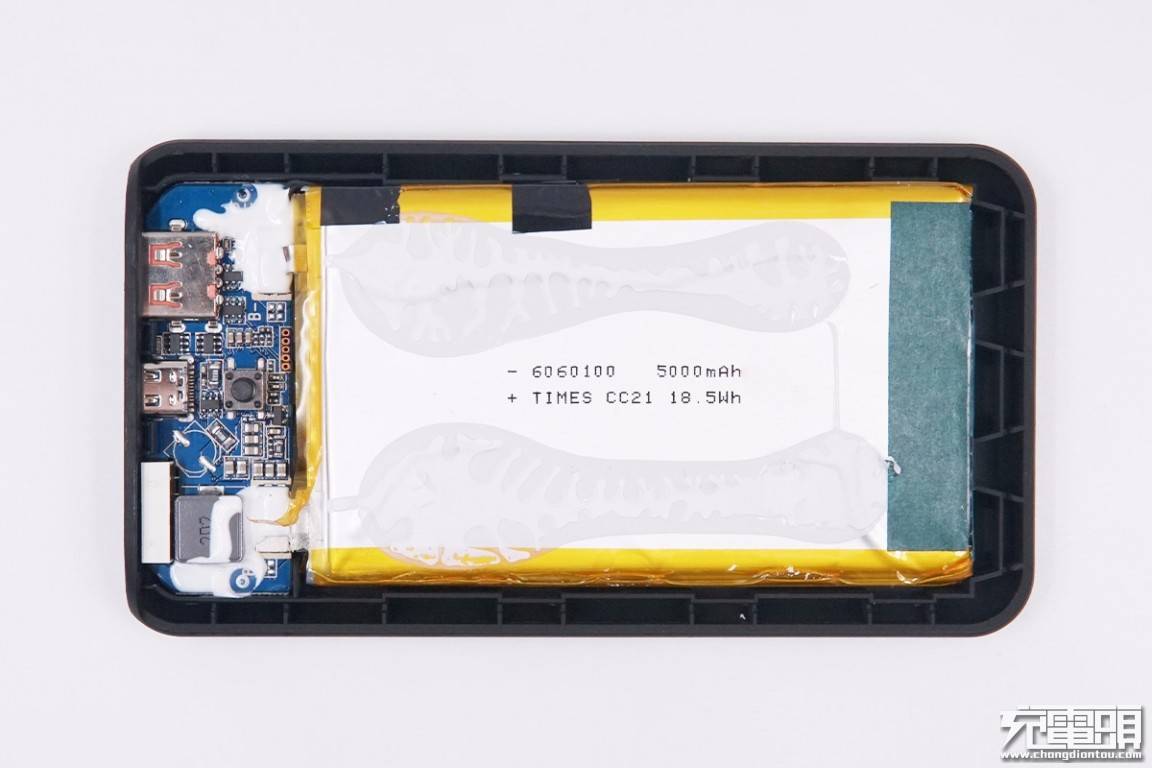

电芯上标注相关参数信息：长100mm，宽60mm，厚6mm；单块容量5000mAh/18.5Wh。

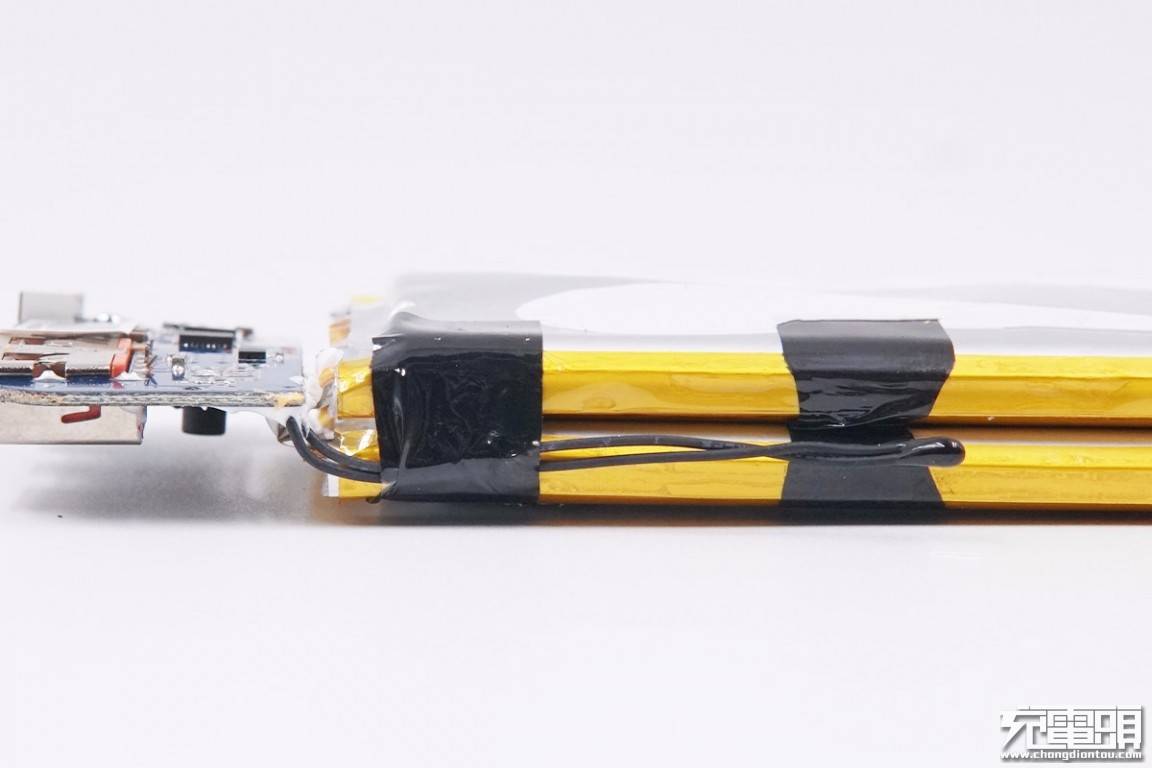

两块电芯并联，并且使用黑色胶带捆绑，侧面还配有热敏电阻进行温度监控。

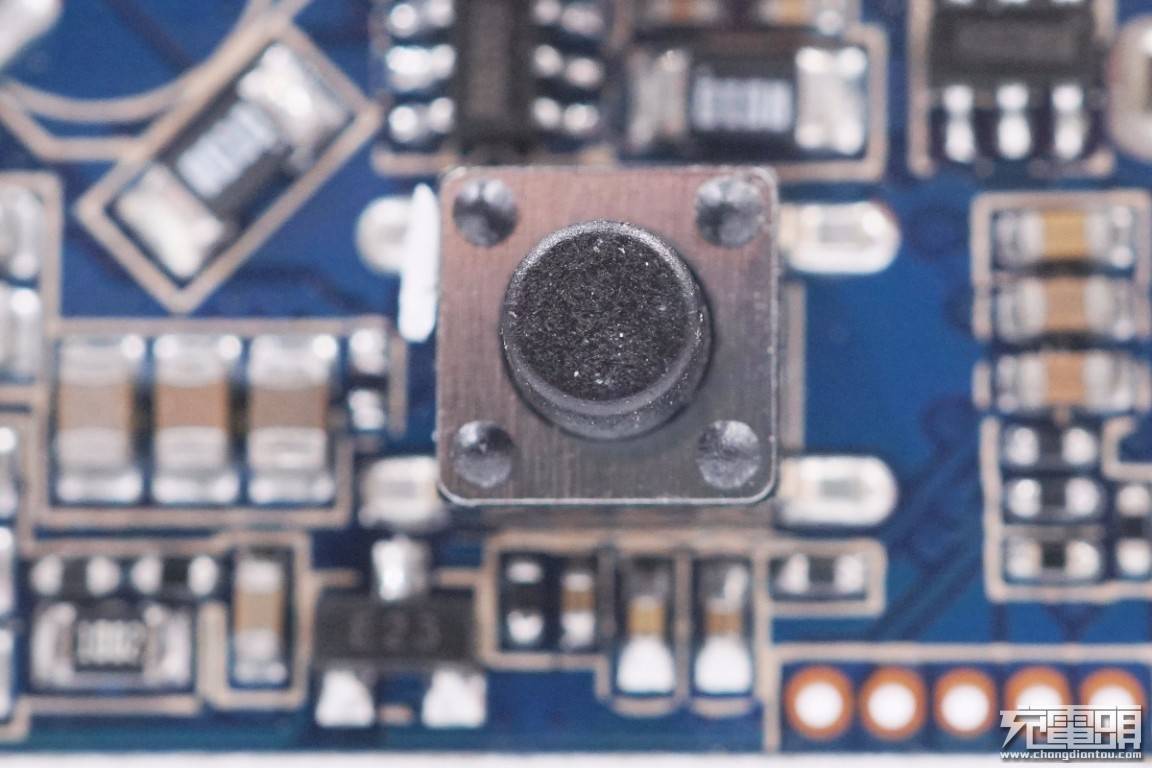

电源开关键特写。

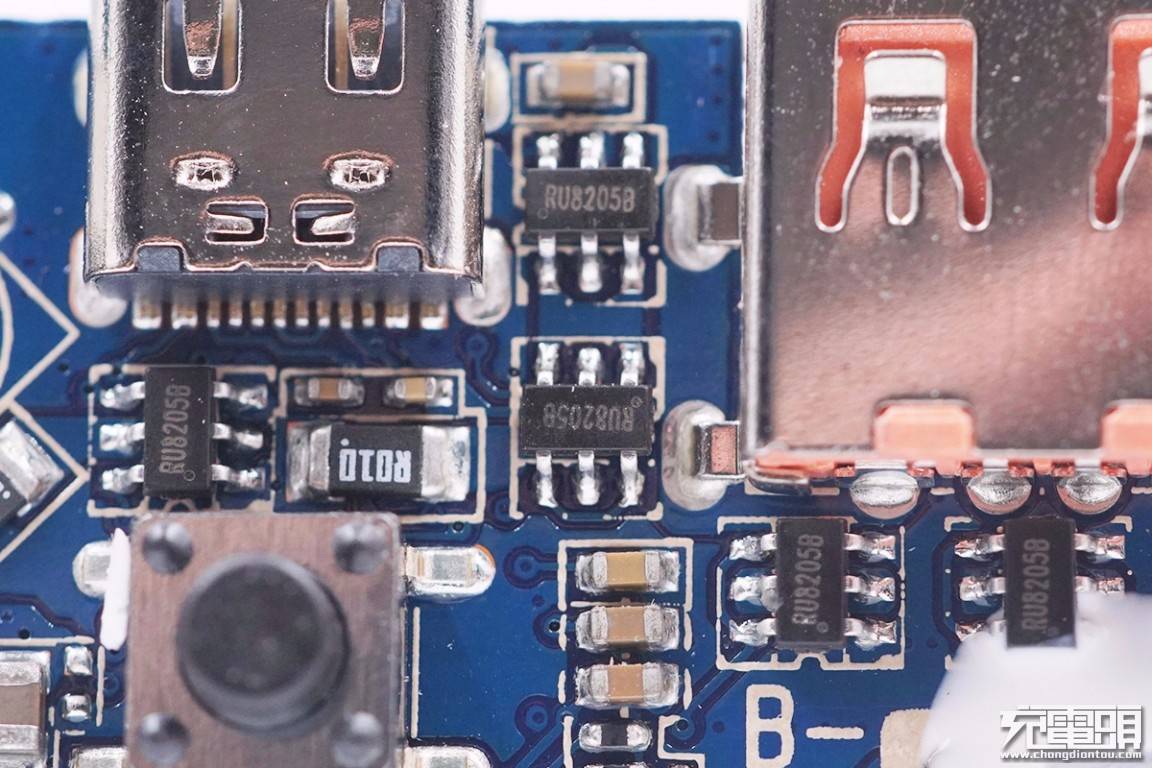

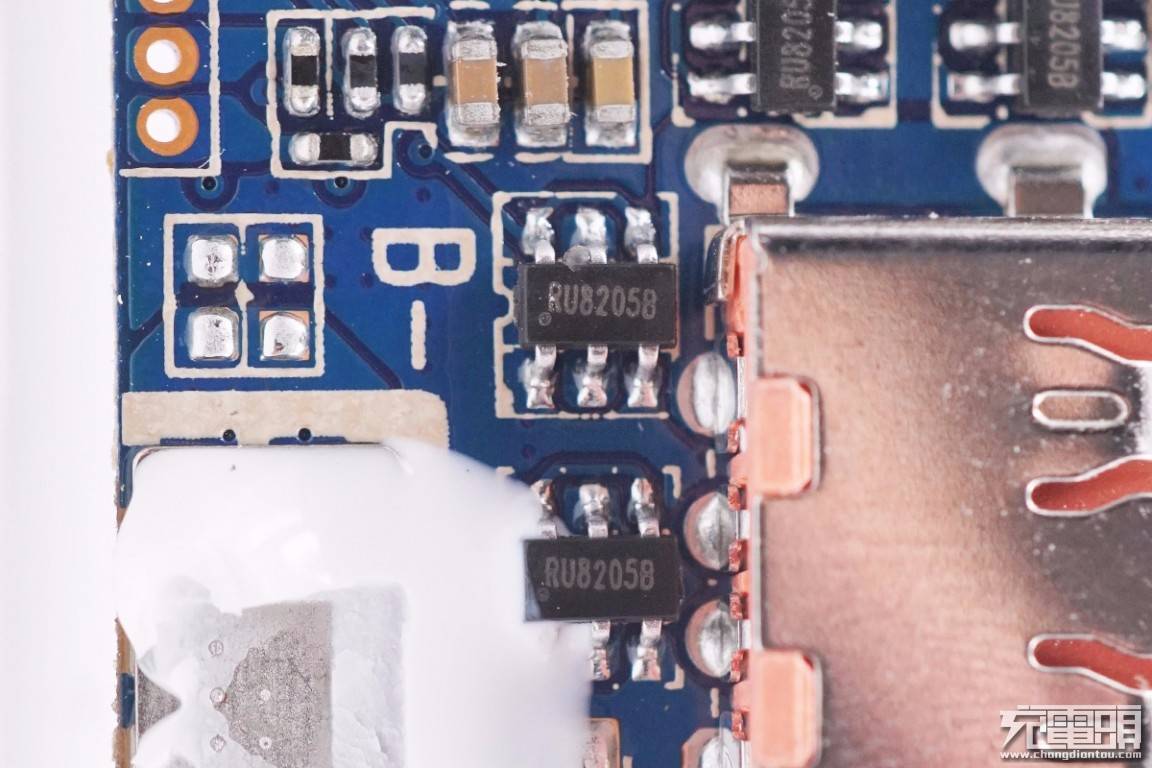

两颗RU8205B MOS，这里作为USB-A口输出VBUS开关。

USB-A母座和LED显示屏沉板焊接，降低移动电源厚度。

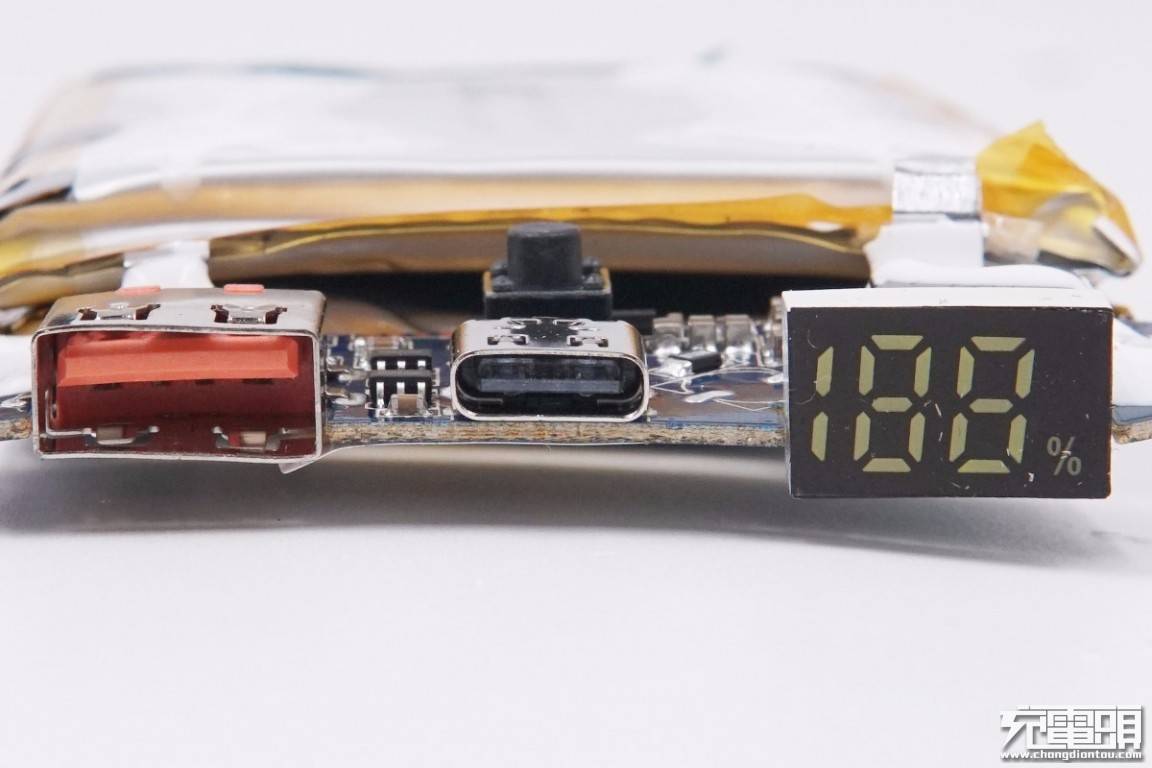

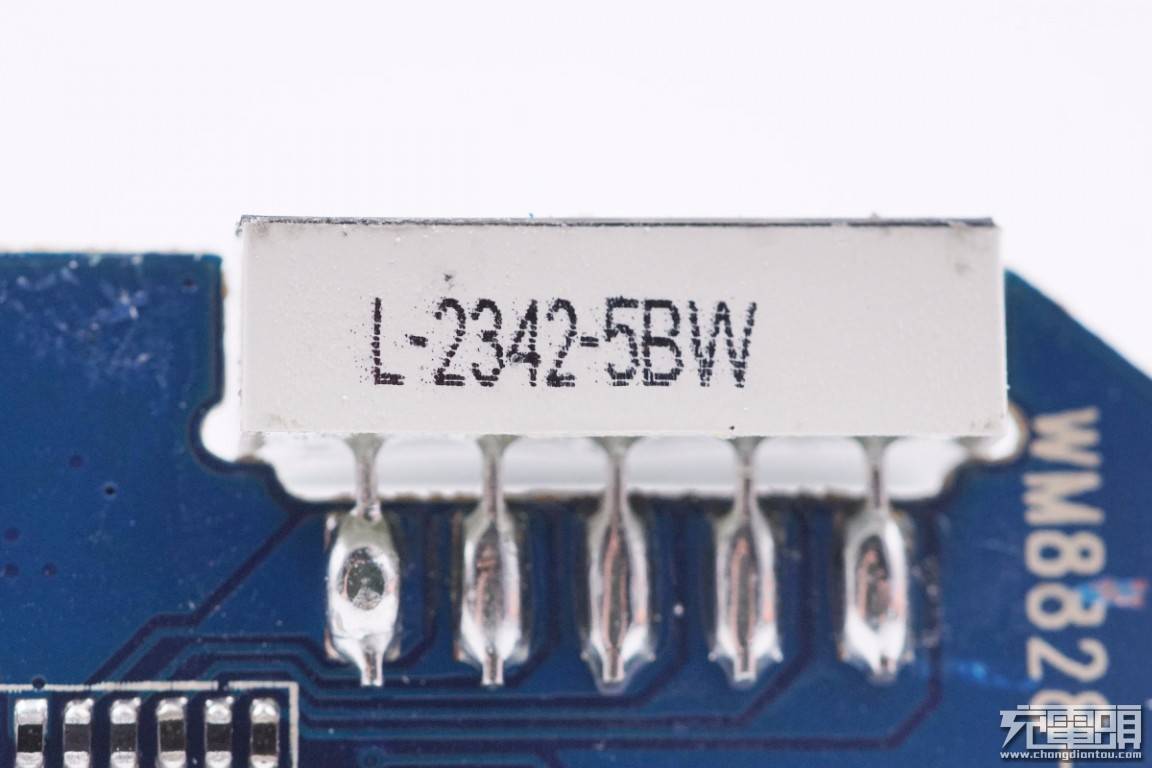

LED电量显示屏焊脚整齐，焊点饱满，显示屏上端印有L-2342-5BW字样。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，这款移动电源采用典型的协议芯片搭配升降压转换器实现充电放电架构。内置南芯SC2003+SC8933+SC5510F全套移动电源快充方案，得益于这套方案，只需少量的器件即可实现移动电源双向快充功能，有效简化电路并降低成本。电芯还设有热敏电阻进行温度监控，USB接口都配有保护MOS管。

此外PCB板和电芯连接处设有隔离板隔离，并打胶进行绝缘保护；电芯两面打胶进行固定，底部贴有青稞绝缘纸保护，USB-A母座和LED显示屏沉板焊接降低产品厚度。产品整体用料做工扎实。
