原标题：【新鼎资本研究】国家芯片产业基金投资项目之四十三——中芯北方

中芯北方集成电路制造（北京）有限公司

一：公司介绍

中芯北方集成电路制造（北京）有限公司（以下简称：中芯北方），是中芯国际与北京市政府共同投资设立的12寸先进制程集成电路制造厂。企业经营范围包括：半导体（硅片及各类化合物半导体）集成芯片的制造，与集成电路有关的开发、设计服务、技术服务、光掩膜制造、销售自产产品等。

中芯国际作为中芯北方的控股股东和技术提供来源，全权负责中芯北方的生产和运营。企业经营范围包括：半导体（硅片及各类化合物半导体）集成芯片的制造，与集成电路有关的开发、设计服务、技术服务、光掩膜制造、销售自产产品等。

中芯北方具备两条月产3.5万片的300mm生产线。第一条生产线主要生产40纳米和28纳米Polysion工艺产品；第二条生产线具备28纳米HKMG工艺及更高技术水平（厂房在建中）。完全达产后，中芯北方将与中芯国际北京厂一起成为国内集成电路制造的重要生产基地。

中芯北方目前已拥有国内外客户30余家，产品涵盖通用逻辑电路、低功耗逻辑电路、混合电路和射频等领域；产品分别应用到移动电话、无线连接、数字家庭、汽车电子、微处理器、智能卡、闪存等等。其中使用28nm多晶硅栅极工艺与高通合作生产的骁龙处理器，是国内代工厂率先实现量产的28纳米系统级芯片。

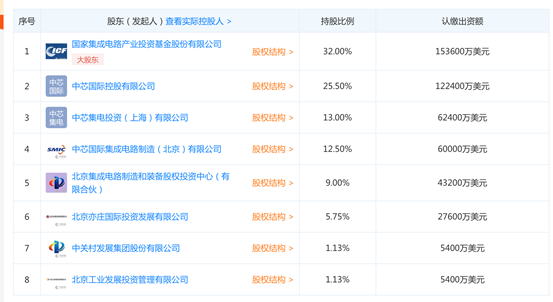

二：股权结构及发展历程

发展历程

2013年07月12日　中芯北方集成电路制造(北京)有限公司注册成立

2013年08月30日　第一条产线厂房上梁

2013年11月30日　第一条产线厂房封顶

2015年05月15日　第一条产线厂房洁净室交付使用

2015年10月29日　第二条产线厂房奠基

2016年07月09日　第一条产线月产达一万片

2016年05月18日　第二条产线厂房上梁

2016年09月02日　第二条产线厂房封顶

2017年08月01日　第一条产线月产达两万片

2017年09月30日　第一条产线月产达三万片

2018年03月30日 第二条产线厂房洁净室交付使用

三：产品介绍

（1）28nm芯片

先进逻辑技术 - 28nm MPW&产品

28纳米工艺制程中芯国际是中国大陆率先提供28纳米先进工艺制程的纯晶圆代工企业。

中芯国际的28纳米技术是业界主流技术，包含传统的多晶硅（PolySiON）和后闸极的高介电常数金属闸极（HKMG）制程。中芯国际28纳米技术于2013年第四季度推出，现已成功进入多项目晶圆（MPW）和量产阶段，可依照客户需求提供28纳米PolySiON和HKMG制程服务。来自中芯国际设计服务团队以及多家第三方IP合作伙伴的100多项IP，可为全球集成电路（IC）设计商提供多种项目服务，目前已有多家客户对中芯国际28纳米制程表示兴趣。

28纳米工艺制程主要应用于智能手机、平板电脑、电视、机顶盒和互联网等移动计算及消费电子产品领域。中芯国际28纳米技术可为客户提供高性能应用处理器、移动基带及无线互联芯片制造。

先进逻辑技术 - 28nm IP&服务

中芯国际28纳米HKMG的优势（hkmg工艺：high-k绝缘层+金属栅极工艺，是集成电路45nm以下级别制程的主要技术.high-k技术不仅能够大幅减小栅极的漏电量，而且由于high-k绝缘层的等效氧化物厚度（EOT:equivalent oxidethickness）较薄，因此还能有效降低栅极电容。这样晶体管的关键尺寸便能得到进一步的缩小，而管子的驱动能力也能得到有效的改善。）

中芯国际28纳米HKMG是一种高介电常数在前，金属闸极在后的高性能应用。

中芯国际28纳米HKMG提供 1.8V和2.5V输入/输出组件。28纳米HKMG比40纳米技术速度强化约40% 。闸极密度是40纳米的2倍，静态存储器元件尺寸比40纳米缩减了50%。

中芯国际28纳米PolySiON的优势（sion工艺：硅氧化物绝缘层栅工艺，sion相对hkmg而言，在改善沟道载流子迁移率方面比较好。）

中芯国际28纳米PolySiON为客户提供低成本解决方案。中芯国际28纳米 PolySiON 提供标准阙值电压，低阙值电压和超低阙值电压（附加选择）。28纳米PolySiON比40纳米技术速度强化约20%。闸极密度是40纳米的2倍，静态存储器元件尺寸比40纳米缩减了50%。

附加服务和产品

丰富的28纳米工艺制程IP组合强大的内部设计能力，拥有广泛的IP选择。

与第三方供应商的战略联盟，为客户设计提供支持。28纳米HKMG IP平台包含以下应用：移动计算，电子家居，移动储存和数据中心。

28纳米 PolySiON IP平台主要集中应用于移动计算领域。

（2）成熟闪存平台65NOR Flash

NOR的特点是芯片内执行（XIP, eXecute In Place）。

65NOR Flash工艺平台是中芯国际自主研发,具有完全的知识产权, 目前拥有1.8V和3.3V两种工艺平台, 能够提供完整全面的产品代工，产品覆盖小容量1M到大容量256M，客户遍及中国大陆，韩国，日本，台湾等多地。65NOR产品广泛应用于消费类电子产品，如机顶盒、多媒体、儿童玩具和智能手机等，并持续向汽车电子产品进军。

65NOR工艺流程成熟稳定，在业界具有很强的竞争力，优异的表现也赢得了多家客户的肯定和赞许。目前来自于全球更多的客户对中芯国际65NOR Flash平台表现浓厚的兴趣和合作的意愿。游戏网
